Differenze tra gli standard dei cavi di ricarica per veicoli elettrici nei mercati globali

Cavi di ricarica per veicoli elettrici non sono universalmente intercambiabili: seguono standard regionali distinti modellati da organismi di regolamentazione, infrastrutture di rete e alleanze tra case automobilistiche. In Nord America dominano il sistema di ricarica combinato (CCS1) e il connettore NACS di origine Tesla, mentre in Europa si è standardizzato attorno al CCS2 (IEC 62196-2 Tipo 2) per la ricarica rapida CA e CC. Il Giappone continua a fare affidamento su CHAdeMO per DC, sebbene la sua quota di mercato si stia riducendo a livello globale. La Cina impone il proprio standard GB/T sia per la ricarica AC che DC, che si applica a tutti i veicoli venduti sul mercato interno, compresi i modelli importati. Comprendere quale standard di connettore si applica al tuo mercato di riferimento è essenziale prima di selezionare un cavo di ricarica per veicoli elettrici da utilizzare nelle stazioni di ricarica, nelle operazioni di flotta o nelle catene di fornitura OEM.

Materiale del conduttore e sezione trasversale: cosa influenza realmente le prestazioni di ricarica

Le prestazioni elettriche di un Cavo di ricarica per veicoli elettrici dipende fortemente dal materiale del conduttore e dall'area della sezione trasversale. Il rame rimane il materiale conduttore preferito grazie alla sua conduttività superiore (circa 58 MS/m), ma i conduttori in alluminio sono sempre più presi in considerazione per le apparecchiature di ricarica stazionarie ad alta potenza dove peso e costo sono priorità. Per i cavi di ricarica AC in Modalità 2 e Modalità 3, le sezioni trasversali dei conduttori variano tipicamente da 1,5 mm² a 6 mm², mentre i cavi DC per la ricarica rapida, in particolare quelli che gestiscono da 150 kW a 350 kW, richiedono sezioni trasversali molto più grandi, spesso da 35 mm² a 95 mm², combinati con sistemi di raffreddamento attivi a liquido o ad aria per mantenere temperature operative sicure. Presso Zhejiang Huapu Cable Co., Ltd., le nostre capacità di produzione di conduttori abbracciano un'ampia gamma di sezioni trasversali con tolleranze strette, garantendo resistenza e generazione di calore minime sotto carichi sostenuti di corrente elevata.

Materiali isolanti e di guaina: adattamento del cavo all'ambiente

La durata dei cavi di ricarica per veicoli elettrici nelle condizioni reali è in gran parte determinata dalla scelta del materiale isolante e della guaina esterna. Diversi ambienti di distribuzione richiedono proprietà dei materiali diverse:

• Polietilene reticolato (XLPE): Offre un'eccellente resistenza termica (fino a 90°C in continuo, 250°C in cortocircuito), isolamento elettrico superiore e resistenza alle fessurazioni da stress ambientale — adatto per infrastrutture di ricarica fisse sia interne che esterne.
• Elastomero termoplastico (TPE) / Gomma termoplastica (TPR): Comunemente utilizzato per cavi EVSE portatili Modalità 2 grazie all'elevata flessibilità, alla buona resistenza ai raggi UV e alla capacità di rimanere flessibile a basse temperature (fino a -40°C), che è fondamentale per l'uso in climi freddi.
• PVC (cloruro di polivinile): Conveniente e ampiamente utilizzato per applicazioni interne; tuttavia, il PVC standard non è l'ideale per un'esposizione esterna estrema senza additivi stabilizzanti UV.
• Composti a basso contenuto di fumi e privi di alogeni (LSZH): Essenziale per strutture di parcheggio sotterranee, tunnel e aree di ricarica pubbliche chiuse dove il fumo tossico derivante da un incendio di un cavo rappresenterebbe un grave pericolo. Produciamo cavi di ricarica per veicoli elettrici con guaina LSZH appositamente progettati per la conformità alla sicurezza degli spazi confinati.

Comprensione delle classificazioni IP per cavi assemblati e connettori di ricarica

I gradi di protezione di ingresso (IP) definiti dalla norma IEC 60529 determinano direttamente dove un gruppo di cavi di ricarica per veicoli elettrici può essere installato in sicurezza. Le stazioni di ricarica pubbliche esterne richiedono connettori e punti di ingresso dei cavi classificati almeno IP44 (protetti da oggetti solidi superiori a 1 mm e spruzzi d'acqua da qualsiasi direzione), mentre IP55 o IP67 sono preferiti per installazioni esposte in regioni con forti piogge o frequenti pulizie con acqua a pressione. Al corpo del cavo stesso, tuttavia, spesso non viene assegnato un grado di protezione IP formale; la sua resistenza all'ingresso di acqua e polvere è invece regolata dalle specifiche del materiale della guaina. Quando si valutano i cavi di ricarica per veicoli elettrici per uso esterno o semi-esterno, i team di approvvigionamento dovrebbero verificare la classificazione IP dell'alloggiamento del connettore separatamente dai dati sulle prestazioni della guaina del cavo, poiché questi sono testati e certificati in modo indipendente.

Gestione termica nei cavi di ricarica rapida CC ad alta potenza

Poiché i livelli di potenza della ricarica rapida CC superano i 150 kW – e ora raggiungono regolarmente i 350 kW nelle stazioni HPC (High Power Charging) – la dissipazione passiva del calore attraverso la guaina del cavo non è più sufficiente. I cavi di ricarica raffreddati a liquido sono diventati la soluzione standard per la ricarica ultraveloce. Questi cavi incorporano canali di raffreddamento interni che corrono lungo i conduttori di alimentazione, facendo circolare un fluido di raffreddamento dielettrico (tipicamente una miscela di acqua e glicole o olio dielettrico) per allontanare il calore dal conduttore e dal connettore. Ciò consente al cavo di mantenere un diametro esterno molto più piccolo e una maggiore flessibilità rispetto a un cavo raffreddato passivamente di portata equivalente. Il compromesso è l’ulteriore complessità del sistema: una pompa, un serbatoio, uno scambiatore di calore e un sistema di monitoraggio delle perdite devono essere integrati nell’hardware della stazione di ricarica. Per gli operatori che selezionano i cavi di ricarica per veicoli elettrici per le implementazioni HPC, l'intervallo di manutenzione del sistema di raffreddamento e la compatibilità del refrigerante con i materiali dei cavi sono considerazioni operative chiave a lungo termine.

Durabilità meccanica: valori di raggio di curvatura, torsione e ciclo di inserimento

I cavi di ricarica per veicoli elettrici sopportano ripetute sollecitazioni meccaniche a cui i cavi di alimentazione statici non sono mai soggetti: avvolgimento e svolgimento quotidiano, trascinamento sul marciapiede, flessione nel punto di ingresso del connettore e stress torsionale dovuto alla rotazione del connettore da parte degli utenti durante l'inserimento. Gli standard del settore soddisfano queste esigenze attraverso protocolli di test specifici. La serie IEC 62893, che regola i cavi di ricarica per veicoli elettrici, specifica i requisiti minimi di raggio di curvatura (tipicamente 7,5× diametro esterno per installazioni a flessione fissa e 5× per uso portatile), nonché test di resistenza alla torsione che simulano cicli di torsione di ±180°. I gruppi di connettori con resistenza nominale a 10.000 cicli di accoppiamento sono standard per le stazioni di ricarica pubbliche. Quando si specificano i cavi di ricarica per veicoli elettrici per applicazioni ad alto utilizzo, come gli hub di ricarica della flotta di taxi o le aree di sosta autostradali, la richiesta di rapporti di prova rispetto alla norma IEC 62893-4 o standard equivalenti fornisce una base oggettiva per confrontare la durata meccanica dei cavi.

Confronto tra le modalità di ricarica dei veicoli elettrici: requisiti dei cavi a ciascun livello

Lo standard IEC 61851-1 definisce quattro modalità di ricarica, ciascuna con implicazioni distinte per la progettazione e le specifiche del cavo. La tabella seguente riassume i parametri chiave:

Conduttori di segnale e comunicazione all'interno dei cavi di ricarica per veicoli elettrici

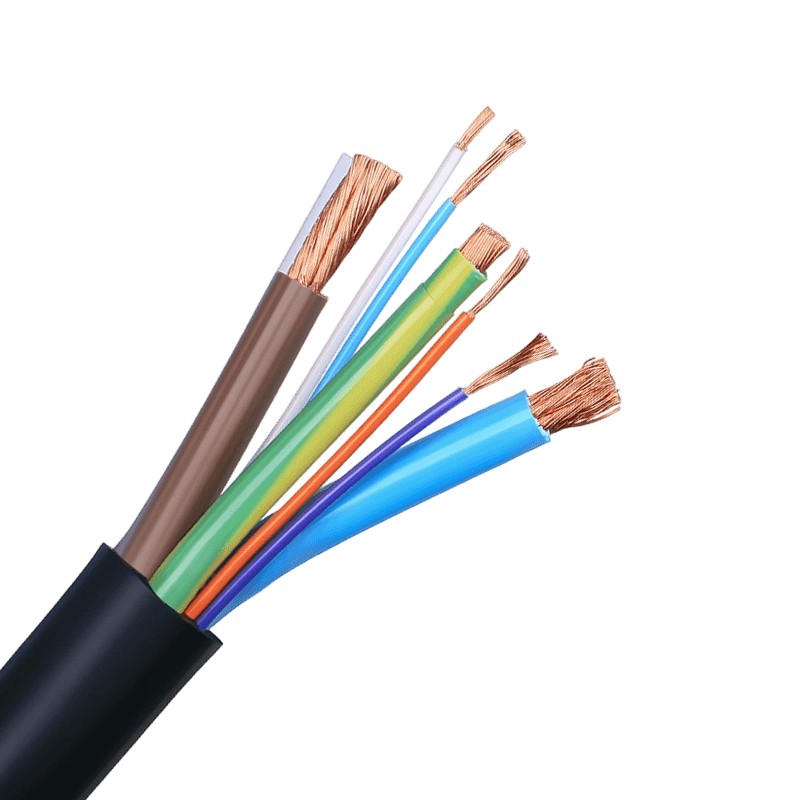

I moderni cavi di ricarica per veicoli elettrici non sono puramente cavi di alimentazione: trasportano più conduttori di segnale e comunicazione accanto ai nuclei di alimentazione principali. In un cavo CA CCS2 o Tipo 2, in genere troverai un filo pilota di controllo (CP) e un filo pilota di prossimità (PP) oltre ai conduttori di fase, neutro e terra protettiva. Il cavo CP trasporta un segnale PWM da 1 kHz che comunica la corrente massima disponibile dall'EVSE al caricabatterie di bordo del veicolo. Nei cavi CC a ricarica rapida, la complessità della comunicazione aumenta ulteriormente: il sistema di ricarica combinato utilizza la comunicazione su linea elettrica (PLC) sulla linea CP basata sul protocollo ISO 15118, abilitando funzionalità come l'autenticazione Plug & Charge, la pianificazione intelligente della ricarica e il flusso di potenza bidirezionale (V2G). Questi conduttori di segnale devono essere accuratamente schermati all'interno della struttura del cavo per evitare interferenze derivanti dal rumore di commutazione ad alta frequenza generato dall'elettronica di potenza nel caricabatterie. Presso Zhejiang Huapu Cable Co., Ltd., la nostra esperienza nei cavi per computer e nei cavi di comunicazione informa direttamente sul modo in cui affrontiamo l'architettura di schermatura nei progetti di cavi di ricarica per veicoli elettrici multiconduttori.

Resistenza agli agenti chimici e agli oli: fondamentale per le flotte e gli ambienti di ricarica industriali

Gli operatori di flotte che ricaricano veicoli elettrici commerciali (autobus elettrici, furgoni per le consegne o veicoli industriali) utilizzano spesso cavi di ricarica in ambienti in cui il contatto con fluidi idraulici, residui diesel, detergenti o oli lubrificanti è un evento abituale. Le guaine standard in TPE o PVC possono gonfiarsi, rompersi o perdere flessibilità se esposte nel tempo a sostanze a base di idrocarburi. Per queste applicazioni, le guaine per cavi composte con polietilene clorurato (CPE) o policloroprene (CR, comunemente noto come neoprene) offrono una resistenza chimica significativamente migliore pur mantenendo la flessibilità necessaria per la movimentazione quotidiana. Quando si acquistano cavi di ricarica per veicoli elettrici per depositi di flotte o centri logistici, richiedere dati di test secondo IEC 60811-404 (resistenza all'olio minerale) e specificare le condizioni di esposizione chimica previste nell'ambiente consente ai produttori di abbinare il composto della guaina alla realtà dell'implementazione anziché fare affidamento su una specifica generica.

Classificazioni di sicurezza antincendio e loro impatto sulla scelta dei cavi per le infrastrutture di ricarica

Man mano che l’infrastruttura di ricarica dei veicoli elettrici si espande in parcheggi multipiano, centri commerciali, edifici residenziali e snodi di transito, le classificazioni di sicurezza antincendio per i cavi diventano un requisito di conformità piuttosto che un aggiornamento facoltativo. Il quadro normativo europeo CPR (Regolamento sui prodotti da costruzione) EN 50575 classifica i cavi da Aca (massima prestazione antincendio) fino a Fca, con classi intermedie tra cui Cca, Dca ed Eca, ciascuna delle quali richiede la dimostrazione di specifiche caratteristiche di propagazione della fiamma, rilascio di calore, produzione di fumo e goccioline infiammate. Per i cavi di ricarica per veicoli elettrici installati come parte di infrastrutture fisse di edifici, come cavi legati in unità EVSE montate a parete o sistemi di gestione dei cavi in ​​garage sotterranei, la classe CPR applicabile deve essere identificata in base al luogo di installazione e ai codici edilizi nazionali. I cavi utilizzati nelle stazioni di ricarica CC Modalità 4 installate all'aperto su pilastri autonomi potrebbero non rientrare completamente nell'ambito del CPR, mentre lo stesso cavo instradato attraverso la struttura di un edificio richiederebbe la piena conformità al CPR. Produciamo varianti di cavi ignifughi e resistenti al fuoco con prestazioni CPR documentate, supportando la documentazione di conformità dei nostri clienti nei mercati europei.
