È possibile collegare direttamente il filo di alluminio alle prese di rame?

Quando si affronta la questione se filo di alluminio può essere collegato direttamente a una presa standard in rame, la scienza dei materiali e gli attuali standard del National Electrical Code (NEC) forniscono una risposta definitiva: assolutamente no .

I dati della Consumer Product Safety Commission (CPSC) degli Stati Uniti e del Franklin Research Institute rivelano che le case cablate con filo di alluminio di "vecchia tecnologia" precedente al 1972 hanno 55 volte più probabilità di raggiungere "condizioni di pericolo di incendio" alle connessioni delle prese e degli interruttori rispetto alle case cablate con rame puro. Questo rischio estremo di incendio non ha origine dal filo di alluminio all'interno delle pareti, ma si concentra piuttosto nei punti di collegamento meccanico tra il filo di alluminio e i terminali elettrici non adattati.

Perché la connessione diretta alluminio-rame è estremamente pericolosa?

La pressatura di alluminio e rame insieme senza mezzi speciali o progetti meccanici dedicati innesca inevitabilmente una serie di reazioni fisiche e chimiche lente ma irreversibili e distruttive.

• Disadattamento della dilatazione termica e "flusso freddo": Il coefficiente di dilatazione termica dell'alluminio (~23,1 µm/m·°C) è significativamente più alto di quello del rame e dell'acciaio. Quando la corrente riscalda il filo sotto i rigidi vincoli di una vite femmina standard, l'alluminio subisce una forte espansione e una deformazione plastica trasversale irreversibile, nota come "flusso freddo" o scorrimento meccanico. Durante il raffreddamento, l'alluminio si contrae ma perde il suo volume originale, lasciando spazi microscopici che causano gravi allentamenti, archi elettrici ed eventuale combustione nel corso di migliaia di cicli termici.
• Strato isolante contro l'ossido fatale: Mentre il rame ossidato conserva una certa conduttività, l'alluminio reagisce istantaneamente all'ossigeno, formando uno strato denso ed estremamente duro di ossido di alluminio (Al₂O₃). Questo strato è un eccellente isolante elettrico che ostacola gravemente la trasmissione di corrente. Quando la connessione meccanica si allenta, l'ossidazione accelera, provocando un aumento esponenziale della resistenza di contatto e la generazione di un enorme calore distruttivo.
• Corrosione galvanica: Esiste una differenza potenziale significativa tra alluminio e rame. Quando questi metalli diversi entrano in contatto all'interno di un recipiente standard e sono esposti all'umidità ambientale, formano una cellula galvanica microscopica. Essendo l'anodo altamente attivo, il filo di alluminio subisce una rapida corrosione galvanica, degradandone la struttura fisica e la sezione trasversale elettrica.

L'unica soluzione di connessione diretta conforme: dispositivi classificati CO/ALR

È severamente vietato terminare i cavi di alluminio in qualsiasi circostanza alle prese standard contrassegnate con "CU SOLO". A causa dello scorrimento a lungo termine dell'alluminio, anche i primi dispositivi "AL/CU" fallirono a ritmi elevati.

I moderni codici elettrici (come NEC 406.10) impongono per legge che i dispositivi non contrassegnati con CO/ALR (Copper-Aluminum Revised) è assolutamente vietato terminare direttamente i conduttori in alluminio. Le prese CO/ALR devono superare i severi requisiti UL1567 norma. Utilizzano una stagnatura profonda per ridurre al minimo le reazioni galvaniche e sono dotati di fessure guida strette e specializzate per bloccare fisicamente il filo di alluminio in posizione, impedendo il flusso a freddo.

La migliore soluzione di riparazione permanente: il "Pigtailing" di rame

Poiché le prese CO/ALR sono costose e non possono eliminare i rischi derivanti da più fili di alluminio giuntati insieme all'interno di una scatola di giunzione, la riparazione permanente più altamente raccomandata dal CPSC è "codino" . Ciò comporta la giunzione sicura di un breve pezzo di filo di rame puro al filo di alluminio esistente, che viene quindi collegato a qualsiasi presa moderna standard.

Il CPSC approva ufficialmente solo due metodi di pigtailing permanente:

1. Sistema di crimpatura per saldatura a freddo COPALUM (soluzione permanente ottimale)

Sviluppato da TE Connectivity, questo è l'unico metodo di riparazione considerato sicuro dal CPSC quanto ricablare completamente una casa con il rame.

• Il meccanismo: Utilizza uno speciale manicotto in rame stagnato. Uno strumento elettrico proprietario applica 10.000 libbre di pressione assoluta per creare una "crimpatura asciutta".
• Il risultato: Questa pressione estrema costringe i metalli a fluire plasticamente, strappando istantaneamente lo strato di ossido e fondendo i reticoli metallici a temperatura ambiente per formare una "saldatura a freddo", eliminando permanentemente la futura ossidazione e corrosione galvanica.

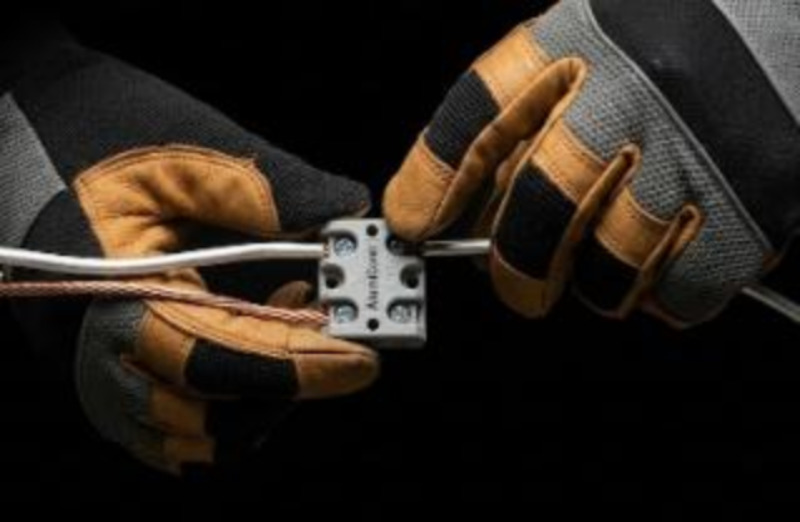

2. Terminale AlumiConn dedicato alluminio-rame (alternativa approvata)

Per le aree in cui gli strumenti COPALUM non sono disponibili, il CPSC approva il connettore AlumiConn di King Innovation.

• Il meccanismo: Si tratta di una morsettiera miniaturizzata compatta e multiporta in cui i fili di alluminio e rame vengono inseriti in porte completamente isolate, interrompendo il percorso di corrosione galvanica alla fonte.
• Antiossidazione: L'interno è preriempito con una pasta antiossidante che riveste istantaneamente i cristalli di alluminio nudo al momento dell'inserimento, bloccando l'ossigeno.

Avviso di conformità critica: controllo della coppia obbligatorio (NEC 110.14(D))

Quando si utilizzano connettori AlumiConn, NEC 110.14(D) richiede esplicitamente agli installatori di utilizzare a strumento di coppia calibrato (come un cacciavite dinamometrico) per ottenere la coppia esatta specificata dal produttore (tipicamente da 10 a 15 pollici-libbre). Un serraggio insufficiente provoca bruciature ad alta resistenza, mentre un serraggio eccessivo schiaccia il filo di alluminio morbido. Il mancato utilizzo di uno strumento dinamometrico viola i codici NEC e può portare al rifiuto di richieste di indennizzo assicurativo dopo un incendio.

Severamente proibito: i dadi per cavi standard o "viola" sono sicuri?

No. Non è mai necessario utilizzare dadi per cavi standard per collegamenti da alluminio a rame. Anche i dadi "viola" commercializzati per collegamenti alluminio-rame (come l'Ideal 65, che contiene pasta antiossidante) non sono approvati dal CPSC per le riparazioni permanenti. Test di laboratorio dimostrano che le molle a spirale all'interno di questi dadi non sono in grado di limitare la forte espansione termica e il flusso a freddo dell'alluminio. I collegamenti con dadi sul filo di alluminio spesso si guastano e presentano rischi di incendio ancora più rapidi rispetto alle vecchie prese originali non trattate.

Domande frequenti | Domande frequenti

Q1: Posso collegare il filo di alluminio direttamente a una presa di rame standard?

Assolutamente no. Secondo il National Electrical Code (NEC), ai dispositivi non certificati senza marchio CO/ALR è severamente vietato terminare i conduttori in alluminio. La compressione diretta di questi due metalli senza una progettazione meccanica specializzata innesca reazioni distruttive irreversibili.

Q2: Perché il collegamento di fili di alluminio e rame provoca incendi? Le ragioni principali sono tre: in primo luogo, la maggiore dilatazione termica dell'alluminio provoca uno scorrimento meccanico (flusso freddo) nel punto di connessione, con conseguente allentamento e formazione di archi. In secondo luogo, l’alluminio esposto forma istantaneamente uno strato di ossido altamente isolante (ossido di alluminio) che genera calore estremo. In terzo luogo, il contatto tra i due metalli provoca corrosione galvanica, degradando rapidamente la resistenza meccanica del filo.

Q3: Posso utilizzare prese "AL/CU" o capocorda "viola" con pasta antiossidante?

No. I primi dispositivi "AL/CU" fallirono perché non potevano resistere allo scorrimento a lungo termine dell'alluminio. Allo stesso modo, i dadi "viola" con pasta antiossidante non sono riconosciuti dal CPSC per riparazioni permanenti; il loro tasso di guasto e il rischio di incendio sono ancora più rapidi rispetto ai vecchi contenitori non trattati.

Q4: Qual è il modo più conforme e sicuro per riparare i vecchi cavi in ​​alluminio?

Esistono solo due percorsi pienamente conformi per eliminare definitivamente i rischi di surriscaldamento: sostituire completamente i dispositivi con prese CO/ALR dedicate che soddisfano lo standard UL 1567; oppure utilizzare un pigtail in rame con il sistema di saldatura a freddo COPALUM o i terminali AlumiConn, assicurandosi di utilizzare uno strumento di coppia di precisione per soddisfare le specifiche di coppia NEC 110.14(D) durante l'installazione.
