Le differenze ingegneristiche tra MPO e MTP e processi di terminazione standard

1. Le differenze ingegneristiche tra MPO e MTP

Prima di addentrarci nel processo di terminazione, dobbiamo chiarire le differenze tra MPO e MTP. Gli standard internazionali per le interfacce MPO sono definiti principalmente da IEC 61754-7 e TIA-604-5 del Nord America. MTP (Mechanical Transfer Push-on), invece, è un marchio ad alte prestazioni sviluppato dalla statunitense Conec. È pienamente conforme agli standard MPO ma presenta profondi miglioramenti nell'ingegneria meccanica e ottica:

Ghiera galleggiante: A differenza delle tradizionali ghiere fisse, MTP utilizza un design flottante. Quando il cavo esterno è sottoposto a stress, può mantenere dinamicamente uno stretto contatto fisico tra le due facce terminali, prevenendo la generazione di traferri.

Perni guida ellittici: Gli MPO tradizionali utilizzano perni guida a testa piatta smussati, che raschiano facilmente la parete interna e generano detriti. Il design aerodinamico ellittico di MTP elimina l'usura da taglio, garantendo una precisione di allineamento inferiore al micron anche dopo centinaia di cicli di accoppiamento.

Morsetto con perno in metallo e molla ovale: Vengono utilizzati materiali metallici per migliorare la forza di ritenzione assiale dei perni di guida e la molla è ottimizzata in una forma ovale per adattarsi al nastro di fibra. Ciò impedisce alla molla di schiacciare le fibre del bordo durante la compressione, il che potrebbe causare perdite di microflessione.

2. Processo di terminazione standard: dallo stripping alla lucidatura finale

La cessazione di MPO/MTP è un processo di ingegneria dei sistemi a tolleranza zero. I passaggi principali sono i seguenti:

Passaggio 1: preparazione del cavo e nastrizzazione La prima fase della terminazione consiste nello spogliare accuratamente la giacca. È necessario conservare almeno 7 mm di Kevlar (filato di aramide) per crimpare il pressacavo durante l'assemblaggio finale, garantendo che la forza di trazione meccanica venga trasferita all'alloggiamento anziché alle fragili fibre di vetro. Poiché le fibre all'interno del cavo tondo sono sciolte, è necessario utilizzare strumenti speciali per convertirle in una serie di nastri con un passo di 250 µm. Gli operatori devono allinearli rigorosamente secondo il codice colore della polarità specificato dallo standard TIA-568. È severamente vietato incrociare o torcere le fibre; in caso contrario, è molto soggetto a rotture quando viene bloccato.

Passaggio 2: clivatura di precisione Dopo che il rivestimento della fibra è stato spellato da uno spelatore termico e pulito con alcol isopropilico, è necessaria una spaccatura di precisione. La lunghezza del taglio deve essere rigorosamente controllata a 10 (± 2) mm. È severamente vietato il taglio manuale con le normali forbici. È necessario utilizzare attrezzature meccaniche o di taglio laser ad alta precisione per eliminare i nodi delle fibre ed evitare che forino le pareti dei fori della ghiera, che hanno tolleranze estremamente strette.

Fase 3: Iniezione epossidica fluidodinamica e trattamento termico Il fissaggio permanente delle fibre si basa sulla resina epossidica bicomponente EPO-TEK 353ND resistente alle alte temperature. La resina miscelata deve essere sottoposta a un rigoroso degassamento utilizzando una centrifuga (in funzione per 7-10 minuti). Se non degassate, le bolle che si espandono ad alte temperature causeranno un effetto "pistone" assiale nelle fibre, distruggendo direttamente la geometria della faccia finale. Dopo l'iniezione, il connettore deve essere inserito in un forno di polimerizzazione ad alta temperatura programmabile e polimerizzato con precisione per 4 minuti a 150°C.

Passaggio 4: lucidatura di precisione in più fasi La lucidatura MPO/MTP richiede il raggiungimento di un equilibrio tra le fibre di silice estremamente dure e la matrice polimerica più morbida (PPS). Il processo di lucidatura standard è suddiviso in quattro fasi principali:

Rimozione e denubbing della resina epossidica: Utilizzare una pellicola di carburo di silicio da 16 µm/30 µm sotto una leggera pressione per lucidare via le fibre sporgenti e le perle di resina epossidica.

Lucidatura grossolana e modellatura della geometria: Utilizzare una pellicola di carburo di silicio o ossido di alluminio da 9 µm/3 µm per stabilire l'angolo APC di 8 gradi ed eliminare i graffi profondi.

Lucidatura fine: Passa alla pellicola diamantata da 1 µm per controllare con precisione l'altezza di sporgenza delle fibre rispetto alla superficie plastica.

Lucidatura finale: Impiega biossido di silicio o ossido di cerio di dimensioni inferiori al micron (0,5 µm o 0,02 µm) per ottenere una zona di contatto fisico a specchio impeccabile utilizzando l'effetto di lucidatura chimico-meccanica (CMP).

In questo processo a più fasi, la tolleranza per la pulizia interfase è pari a zero. Eventuali particelle grossolane residue trasportate nella fase successiva porteranno alla rottamazione dell'intero lotto.

3. Controllo di qualità: interferometro 3D e ispezione visiva

Per ottenere una perdita di inserzione estremamente bassa (≤0,35 dB) per i connettori APC monomodali è necessario superare rigorose verifiche standard.

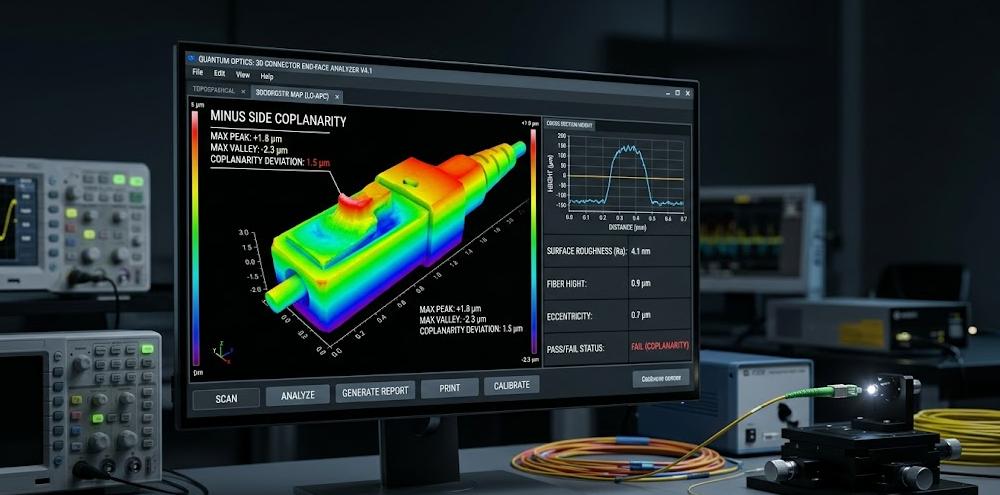

Parametri della geometria 3D della faccia finale (EFG): Secondo lo standard IEC 61755-3-31:2015, per monitorare la superficie frontale è necessario utilizzare un interferometro a luce bianca ad alta precisione. L'attenzione principale è sulla "Coplanarità del lato negativo" (la distanza tra la fibra più bassa e il piano più adatto), l'altezza di sporgenza della fibra e il "Core Dip". Un'immersione eccessiva del nucleo provoca spazi d'aria tra i nuclei ed è un difetto di lucidatura assolutamente fatale.

Certificazione di pulizia visiva: Secondo lo standard IEC 61300-3-35:2022, per valutare la contaminazione è necessario utilizzare un microscopio digitale. Per la Zona A (zona centrale 0-25 µm), le fibre monomodali proibiscono severamente difetti o contaminazioni di qualsiasi dimensione. L'ultima versione del 2022 richiede inoltre la valutazione delle particelle sciolte sull'intera superficie della ferula rettangolare e sull'area circostante di 250 µm. L'installazione in loco deve rispettare rigorosamente il protocollo a circuito chiuso IBYC (Inspect Before You Connect).
