Qual è la durata del cavo isolato XLPE?

La durata di progettazione dei cavi isolati in polietilene reticolato (XLPE) è in genere compresa tra 20 e 30 anni. Tuttavia, nel funzionamento effettivo, la durata fisica del moderno Cavi XLPE possono raggiungere dai 40 ai 60 anni, a condizione che non siano soggetti a funzionamento a lungo termine ai limiti di carico massimo e siano protetti da danni ambientali estremi. Alla temperatura operativa nominale di 90°C, il materiale isolante mantiene un'elevata rigidità dielettrica. Tuttavia, quando la temperatura operativa sale tra 95°C e 105°C, la durata prevista del cavo crolla a soli 7-30 anni.

I cavi XLPE sono diventati la spina dorsale centrale delle reti elettriche a media, alta e altissima tensione grazie alle loro proprietà di isolamento elettrico superiori, alla perdita dielettrica estremamente bassa, all'eccellente resistenza al calore e all'elevata resistenza meccanica. La durata di vita di un cavo è una funzione di degrado dinamico determinata congiuntamente da temperatura, campo elettrico, umidità (effetto dell'albero dell'acqua) e stress meccanico.

Dati fondamentali sulla durata della vita e standard internazionali

• Base di progettazione: Gli standard internazionali come IEC 60502 stabiliscono rigorosamente una temperatura operativa continua massima consentita del conduttore di 90°C per i cavi XLPE. Questa soglia è fissata in base al tasso di degradazione ossidativa termica dei polimeri ad alto peso molecolare.
• Limiti di temperatura: La temperatura di sovraccarico di emergenza ammissibile per i cavi XLPE varia da 105°C a 130°C, mentre la temperatura istantanea che possono sopportare durante un cortocircuito può arrivare fino a 250°C (per una durata non superiore a 5 secondi).
• Vita utile effettiva: Alla temperatura operativa standard di 90°C, la durata prevista del materiale XLPE è compresa tra 40 e 60 anni. Se il cavo funziona costantemente in condizioni di carico parziale in applicazioni reali (ad esempio, con la temperatura del conduttore mantenuta intorno a 70°C), la sua durata effettiva può facilmente superare la soglia dei 50 anni.

Meccanismi di invecchiamento del nucleo dei cavi XLPE

L’invecchiamento dell’isolamento dei cavi è un processo fisico e chimico irreversibile che porta ad una diminuzione della rigidità dielettrica. I meccanismi primari sono guidati dai seguenti quattro stress:

• Invecchiamento termico: L'esposizione a lungo termine alle alte temperature provoca la degradazione ossidativa termica. Macroscopicamente, ciò si manifesta come infragilimento del materiale, con significative diminuzioni dell’allungamento a rottura (EAB) e della resistenza alla trazione. Nelle valutazioni ingegneristiche, quando l'EAB scende al 50% del suo valore iniziale, si considera la "fine della vita fisica" del materiale.
• Invecchiamento elettrico: Difetti microscopici (come vuoti o impurità) all'interno dello strato isolante causano una distorsione del campo elettrico, portando a Scarica Parziale (PD). Nel corso del tempo, la corrosione elettrica forma un "alberamento elettrico", che alla fine penetra nello strato isolante, provocando guasti catastrofici. Anche l’accumulo di carica spaziale nelle applicazioni in corrente continua ad alta tensione (HVDC) aggrava la distorsione del campo elettrico.
• Alberatura dell'acqua: Questo è il "killer invisibile" negli ambienti umidi. Sotto l'azione di un campo elettrico alternato, l'umidità penetra nei difetti microscopici all'interno dell'isolante, formando una rete ad albero di micro-vuoti pieni d'acqua. Ciò riduce significativamente la capacità complessiva di resistenza alla tensione dell'isolante.
• Stress meccanico e chimico: Il mancato rispetto dei requisiti relativi al raggio minimo di curvatura durante l'installazione (fatica meccanica) espanderà i vuoti microscopici, favorendo notevolmente l'inizio dello scarico parziale e dell'alberatura dell'acqua. Inoltre, anioni come gli ioni cloruro negli ambienti marini possono innescare la degradazione chimica ad alte temperature, causando un forte calo della resistività volumetrica dell'XLPE.

Previsione della durata della vita e metodi diagnostici avanzati

Per stimare con precisione la vita utile residua (RUL), l'industria utilizza i seguenti modelli matematici e tecnologie di test non distruttivi:

Modelli matematici

• Modello di previsione della vita termica: Basato sull'equazione di Arrhenius. Questo modello rivela una relazione esponenziale tra temperatura e durata: per ogni calo di temperatura di 10°C, la durata dell’invecchiamento termico raddoppia.
• Modello di vita sotto stress elettrico: Basato sul modello della potenza inversa (IPM). Il suo parametro chiave, il coefficiente di resistenza alla tensione (VEC), misura la resistenza del materiale all'invecchiamento elettrico. I materiali XLPE di alta qualità hanno in genere un VEC compreso tra 15 e 30.

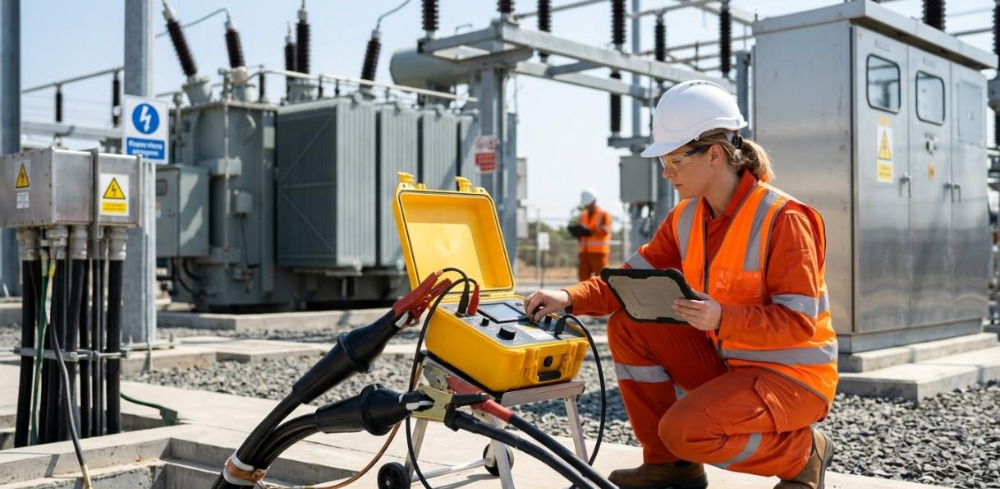

L'evoluzione dei metodi diagnostici

• DC Hipot (test ad alto potenziale in corrente continua): Questo è ormai obsoleto e altamente distruttivo. L'elevata tensione CC accumula "carica spaziale" all'interno dell'isolamento XLPE. Quando si riprende il funzionamento in corrente alternata, i campi elettrici sovrapposti possono rompere istantaneamente il fragile strato isolante.
• Test VLF (frequenza molto bassa): L'alternativa preferita del settore. Utilizza alimentazione CA a frequenza ultrabassa (0,1 Hz), che evita l'effetto di carica spaziale provocando al contempo la rottura sicura di difetti gravemente deteriorati durante i test controllati.
• Diagnostica Tan Delta (tangente dell'angolo di perdita dielettrica): Il "gold standard" per valutare l'invecchiamento dell'acqua e l'ingresso di umidità nei cavi XLPE. Misurando l'aumento non lineare dei valori di perdita all'aumentare della tensione di prova (l'effetto "Tip-up"), quantifica con precisione la gravità dell'invecchiamento.
• Monitoraggio delle scariche parziali (PD): Utilizzato per individuare con precisione difetti microscopici all'interno dello strato isolante (ad esempio, spazi d'aria nei giunti o strati schermanti danneggiati).

Pratiche ingegneristiche e garanzia di qualità per estendere la durata del cavo XLPE

Il raggiungimento di una durata utile di oltre 50 anni per i cavi XLPE richiede un controllo di qualità completo dalla produzione al funzionamento:

• Massimo controllo nella produzione e nella selezione dei materiali di prima qualità

I materiali di elevata purezza devono essere utilizzati e prodotti in un ambiente ultra pulito.

L'implementazione di un processo di tripla estrusione garantisce un legame a livello atomico tra lo schermo del conduttore, lo strato isolante XLPE e lo schermo isolante, eliminando completamente gli spazi d'aria tra gli strati che potrebbero innescare scariche parziali.

Utilizzo di materiali XLPE ritardanti l'albero (TR-XLPE) e design completi di blocco dell'acqua (fili/nastri longitudinali per il blocco dell'acqua, guaine radiali per il blocco dell'acqua) per isolare assolutamente l'umidità esterna.

• Installazione conforme e protezione meccanica

Il raggio di curvatura (non inferiore a 10-15 volte il diametro esterno) e la tensione di trazione devono essere strettamente controllati per evitare microfessurazioni nello strato isolante.

Giunti e terminazioni sono le parti più vulnerabili di una linea via cavo. La loro fabbricazione deve essere effettuata in ambienti relativamente asciutti e privi di polvere per evitare l'introduzione di impurità.

• Ottimizzazione dell'ambiente operativo e gestione termica

Mantenere una distanza ragionevole tra i cavi per facilitare la dissipazione del calore e prevenirne l'accumulo.

Si consiglia di adottare un funzionamento ridotto, lasciando un margine di portata adeguato per evitare il funzionamento a pieno carico a lungo termine.

Installare dispositivi di protezione contro le sovratensioni (parafulmini) affidabili per assorbire i picchi di tensione ad alta frequenza causati da sovratensioni di commutazione e fulmini.

Domande frequenti:

D1: Perché i moderni sistemi di alimentazione utilizzano ampiamente cavi XLPE invece dei tradizionali cavi in PVC?

R: XLPE (polietilene reticolato) presenta una struttura termoindurente a rete tridimensionale, che consente temperature di funzionamento continuo fino a 90°C, superando di gran lunga il PVC (massimo 70°C). Inoltre, XLPE vanta una maggiore rigidità dielettrica, una minore perdita dielettrica e non rilascia gas alogeni tossici quando brucia. Supera completamente i cavi in ​​PVC sia in termini di durata che di prestazioni elettriche.

D2: La temperatura operativa massima di un cavo XLPE è 90°C. Il superamento occasionale di questa temperatura causerà la bruciatura immediata del cavo?

R: Non si brucerà immediatamente, ma accelererà l'invecchiamento termico. Gli standard internazionali consentono sovraccarichi di emergenza a breve termine fino a 105°C o addirittura 130°C. Tuttavia, secondo il modello di invecchiamento di Arrhenius, per ogni 10°C la temperatura supera il valore nominale, il tasso di degrado dello strato isolante raddoppia. Il funzionamento a temperatura eccessiva a lungo termine ridurrà drasticamente la durata totale del cavo.

D3: Cos'è il "Water Treeing" e come può essere prevenuto?

R: La struttura ad albero dell'acqua è una rete ad albero di microvuoti che si forma quando l'umidità invade i difetti microscopici dell'isolante e si estende continuamente sotto l'azione combinata di un campo elettrico alternato e di un ambiente umido nei cavi XLPE. I metodi di prevenzione includono: l'utilizzo di progetti di blocco dell'acqua (come guaine radiali e filati longitudinali), l'utilizzo di materiali ritardanti l'albero (TR-XLPE) e la garanzia che la guaina esterna del cavo non venga graffiata durante l'installazione.

Q4: Voglio testare lo stato di isolamento dei cavi che sono in servizio da molti anni. Posso utilizzare un tester DC Hipot standard?

R: Assolutamente no. L'esecuzione dei tradizionali test CC ad alta tensione sui cavi XLPE è altamente distruttiva. L'elevata tensione CC accumula "carica spaziale" all'interno dell'isolamento. Una volta ripristinata l'alimentazione CA dopo il test, lo strato isolante, che altrimenti avrebbe potuto continuare a funzionare normalmente, è altamente suscettibile a guasti istantanei.

D5: Se non si dovesse utilizzare il test DC Hipot, come dovrebbe essere valutato scientificamente il grado di invecchiamento dei cavi XLPE?

R: Gli standard di settore consigliano l'utilizzo di test di tensione di resistenza CA a frequenza molto bassa (VLF, 0,1 Hz) combinati con la diagnostica Tan Delta (Dielectric Loss Angle Tangent). Il test VLF non genera cariche spaziali dannose, mentre il test Tan Delta può quantificare accuratamente la gravità della formazione di acqua all'interno del cavo misurando le caratteristiche di aumento non lineare (Tip-up) della corrente di dispersione a diverse tensioni, aiutando così a pianificare sostituzioni preventive.
