Perché la SPE è il futuro della produzione intelligente

Nell'evoluzione dell'Internet of Things industriale (IIoT) e della produzione intelligente, le aziende si sono costantemente confrontate con un importante punto critico: le reti di livello superiore (come sale di controllo e server) utilizzano Ethernet ad alta velocità, mentre i sensori e gli attuatori di livello inferiore sono spesso limitati a bus di campo obsoleti, a bassa velocità e incompatibili a causa delle limitazioni di spazio e costi di cablaggio.

L'emergere di Ethernet a coppia singola (SPE) ha completamente sbloccato questa situazione di stallo. Semplifica il tradizionale cavo Ethernet a 4 coppie (8 core) riducendolo a solo 1 coppia (2 core), garantendo comunque la trasmissione dei dati ad alta velocità e l'alimentazione sincronizzata. Non si tratta solo di un "dimagrimento" fisico, ma di una rivoluzione fondamentale che consente una comunicazione interamente IP dal sensore direttamente al cloud.

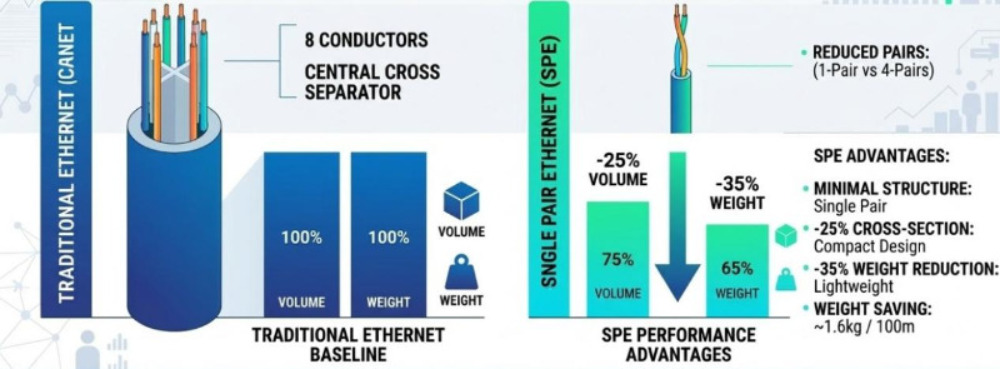

Confronto fondamentale : SPE rispetto a Ethernet tradizionale

Il Cat5e o Cat6 cavi che conosciamo meglio contengono 8 fili di rame e il cablaggio Ethernet tradizionale è in genere strettamente limitato a una distanza massima di 100 metri. Questo design è perfetto per gli ambienti d'ufficio, ma appare ingombrante e limitato in ambienti industriali estremamente compatti e difficili (come all'interno di bracci robotici multiasse o lungo migliaia di metri di tubazioni).

I vantaggi dirompenti della SPE includono :

• Struttura minimalista : Abbandona completamente il riempimento a trama incrociata e i 6 fili aggiuntivi, richiedendo solo un singolo doppino intrecciato bilanciato.
• Riduzione drastica di volume e peso : Rispetto al tradizionale cablaggio Ethernet industriale, SPE riduce di circa la sezione di installazione 25% e il peso complessivo di 35% . Nei grandi rack dati o nei sistemi di trasporto ferroviario, ciò elimina circa 1,6 kg di peso morto ogni 100 metri.
• Flessibilità e resistenza alla torsione superiori : La struttura simmetrica a coppia singola evita fisicamente il problema dell'attrito interno del filo. Combinato con materiali di riempimento speciali, SPE può resistere a decine di milioni di cicli di flessione ad alta frequenza e gravi torsioni 3D, rendendolo un abbinamento perfetto per i robot industriali.

Tre principali punti critici del settore risolti da SPE

1. Superare il limite di distanza fisica di 100 metri

Negli scenari di automazione dei processi come le industrie petrolifere e chimiche, le apparecchiature sono ampiamente distribuite, rendendo il tradizionale limite di 100 metri un difetto fatale. Il 10BASE-T1L Lo standard della famiglia di protocolli SPE consente la trasmissione full duplex ad alta velocità da 10 Mbps su distanze fino a 1000 metri , curando completamente "l'ansia da distanza" dei cablaggi industriali.

2. PoDL: prendere due piccioni con una fava (dati e potenza)

I dispositivi tradizionali spesso richiedono cavi separati per dati e alimentazione. SPE introduce Alimentazione su linee dati (PoDL) tecnologia, che consente la trasmissione simultanea di dati e fino a circa 50 W di potenza CC ai dispositivi terminali. Per le apparecchiature pesanti, l'industria ha introdotto topologie di interfaccia ibride, isolando i dati ad alta velocità e fino a diversi kilowatt di alimentazione all'interno dello stesso collegamento, semplificando notevolmente il routing delle apparecchiature.

3. Eliminazione dei gateway per l'"appiattimento della rete"

In passato, le fabbriche dovevano implementare numerosi costosi "gateway di conversione di protocollo" per consentire ai segnali analogici di livello inferiore di comunicare con il livello superiore. SPE consente anche ai più piccoli sensori di livello inferiore di avere indirizzi IP indipendenti e di connettersi direttamente alla rete TCP/IP. Si stima che eliminando un singolo nodo gateway si possa risparmiare $ 10.000 in termini di costi complessivi durante il ciclo di vita del sistema.

Protocolli core ed ecosistema di interfaccia

L'applicazione della SPE non richiede l'immersione in complessi codici sottostanti; devi semplicemente riconoscere i seguenti standard fondamentali che ne determinano le prestazioni:

1. Matrice di velocità di trasmissione e distanza (serie IEEE 802.3)

• 10BASE-T1L : Velocità 10 Mbps, fino a 1000 metri. Progettato per il controllo di processo a lunga distanza, supportando la sicurezza intrinseca in ambienti esplosivi (Ethernet-APL).
• 10BASE-T1S : Velocità di 10 Mbps, con supporto della topologia Multidrop. Consente di collegare in parallelo più di una dozzina di dispositivi su un'unica linea principale lunga fino a 25 metri, eliminando massicci cablaggi con topologia a stella.
• 100/1000BASE-T1 : Velocità Gigabit 100 Mbps o 1 Gbps, fino a 15-40 metri. Utilizzato principalmente per l'interconnessione ad alta velocità all'interno dei veicoli o per la visione industriale ad alta risoluzione.

2. Standard di interfaccia di connessione industriale (serie IEC 63171)

Poiché i tradizionali connettori RJ45 sono troppo ingombranti e privi di resistenza alle vibrazioni, l’industria ha stabilito nuovi standard:

• IEC 63171-6 e altre microinterfacce : Coprendo i gradi di protezione da IP20 a IP67, sono resistenti agli urti e alle cadute. Il loro volume è solo una frazione delle interfacce tradizionali, rendendoli i connettori principali per i dispositivi di prossima generazione.
• Interfaccia ibrida M12 (IEC 63171-7) : La soluzione definitiva per dispositivi ad alta potenza. Lo standard definisce combinazioni di pin dati e pin multipli di alimentazione ad alta potenza, supportando la trasmissione simultanea di "potenza dati" per apparecchiature pesanti come motori e servoazionamenti.

Domande frequenti (FAQ)

D1: SPE è più lenta delle reti tradizionali?

No. La velocità della rete dipende dallo standard del protocollo, non dallo spessore fisico del collegamento. SPE può anche supportare velocità Gigabit fino a 1 Gbps su brevi distanze (ad esempio 40 metri).

D2: Il Power over Data Lines (PoDL) di SPE è uguale al PoE?

Lo scopo è lo stesso, ma la tecnologia sottostante è diversa. Il PoE tradizionale si basa su coppie di riserva o alimentazione phantom all'interno di cavi a 4 coppie, mentre PoDL può combinare e trasmettere dati ad alta frequenza e alimentazione CC simultaneamente su un circuito fisico a coppia singola (2 core).

D3: È possibile utilizzare direttamente come cavi SPE i normali cavi bipolari o i vecchi cavi Ethernet spelati?

Altamente sconsigliato. Un vero sistema di trasmissione SPE viene sottoposto a una rigorosa ottimizzazione di impedenza, perdita di ritorno e diafonia specificatamente per la trasmissione ad alta frequenza a coppia singola. I cavi SPE industriali includono anche speciali elementi strutturali flessibili che i normali fili di rame semplicemente non possono eguagliare.

Conclusione

Single Pair Ethernet (SPE) non è affatto un declassamento tecnico dell'"avere meno fili di rame"; è la pietra angolare del livello fisico per l’automazione industriale che si muove verso la vera digitalizzazione e intelligenza. Per le aziende che incorporano tempestivamente la tecnologia SPE nella pianificazione della propria infrastruttura, non solo si riducono drasticamente gli attuali costi di implementazione e manutenzione, ma si conquista anche un vantaggio nell'architettura Internet of Everything di prossima generazione.
