Guida alla selezione della fibra per data center ad alta densità: differenze tecniche principali e confronto del TCO tra OM4 e OM5

Nell'evoluzione dei data center globali verso architetture di rete 100G, 400G e 800G, la scelta dei mezzi di cablaggio del livello fisico determina direttamente le prestazioni e il costo totale di proprietà (TCO) dei cluster di elaborazione. All’interno della sequenza della fibra multimodale (MMF) per le interconnessioni a breve distanza, OM4 e OM5 sono attualmente le soluzioni più ampiamente utilizzate e all’avanguardia. Basato su rigorose teorie di fisica ottica e steard internazionali, questo articolo fornisce un riferimento tecnico strutturato per la selezione dei media.

1. Meccanismi fisici fondamentali e caratteristiche della banda larga

• OM4（Fibra multimodale ottimizzata per laser）：

La sua larghezza di banda modale effettiva estremamente elevata è ottimizzata e richiesta esclusivamente per una singola lunghezza d'onda di 850 nm (raggiungendo 4700 MHz·km). Poiché la dispersione modale aumenta notevolmente quando si devia dalla lunghezza d'onda di 850 nm, OM4 deve fare molto affidamento sulla Ottica parallela meccanismo, aumentando linearmente il numero di canali in fibra, per ottenere velocità di trasmissione dati più elevate.

• OM5（Fibra multimodale a banda larga, WBMMF）：

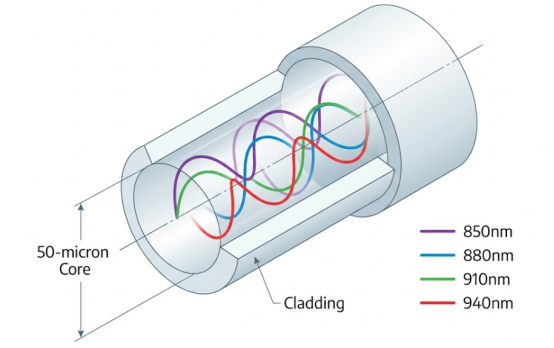

Senza compromettere le prestazioni a 850 nm, impone inoltre una larghezza di banda minima di 2470 MHz·km alla lunghezza d'onda di 953 nm. Questo design appiattito a dispersione è progettato specificatamente per Multiplexing a divisione di lunghezza d'onda a onde corte (SWDM) and Bidirezionale (BiDi) trasmissione, consentendo la trasmissione senza perdite di 4 lunghezze d'onda simultaneamente all'interno di una singola fibra, ottenendo una riduzione fisica fino al 75% nel numero di fibre.

2. Principali specifiche tecniche e identificazioni

3. Limiti della distanza di trasmissione (basati sui protocolli di rete)

Con diverse velocità Ethernet e tecnologie di modulazione, le prestazioni di trasmissione di entrambe le fibre mostrano differenze altamente specifiche dello scenario.

• Parallelo a lunghezza d'onda singola da 10G a 100G (ad esempio, 100GBASE-SR4): Le distanze massime di trasmissione sia per OM4 che per OM5 sono identiche, limitate a 100 metri. L'implementazione di OM5 in questo scenario standard tradizionale non fornisce alcun vantaggio tecnico sostanziale.
• Multiplexing a lunghezza d'onda multipla 100G (ad esempio, 100G SWDM4 / 100G SRBD):

Di fronte a segnali a lunga lunghezza d'onda, OM4 è limitato a 100 metri a causa del collasso della larghezza di banda, mentre OM5 estende con successo il limite a 150 metri facendo affidamento sulle sue capacità di compensazione della banda larga.

• Era 400G e 800G (modulazione PAM4):

Sotto il parallelo a singola lunghezza d'onda SR8 protocollo, i limiti fisici sono fortemente compressi, riducendo le distanze sia OM4 che OM5 nell'intervallo di 50-100 metri. Tuttavia, con il multiplexing a doppia lunghezza d'onda 400GBASE-SR4.2 protocollo, OM4 è limitato a 100 metri, mentre OM5 non solo riporta la distanza utilizzabile a 150 metri, ma dimezza anche i requisiti dei conduttori del cavo portandoli a 8 conduttori.

3. TCO e raccomandazioni per l'implementazione della progettazione

l Attenersi alla zona costo-efficacia OM4 (standard a breve portata)

Per la maggior parte dei data center aziendali convenzionali e delle topologie di rete spine-leaf rigorosamente inferiori a 100 metri, l'adozione dell'approccio "cavo a nastro OM4 per transceiver SR4/SR8 a basso costo" produce un CAPEX iniziale significativamente inferiore rispetto alla soluzione WDM OM5, rendendola la scelta TCO ottimale. Inoltre, l'architettura parallela di OM4 supporta perfettamente i requisiti di switch Port Breakout.

l Utilizza OM5 per scoperte strategiche (aggiornamenti ad alta densità e legacy)

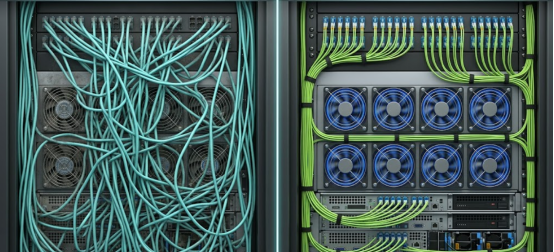

OM5 offre un ROI eccezionalmente elevato in due scenari rigidi: in primo luogo, aggiornamenti intergenerazionali senza cavi per reti preesistenti, utilizzando fibre duplex e moduli SWDM4 per ottenere incrementi di capacità, evitando costi astronomici di ricablaggio. In secondo luogo, cluster di elaborazione IA ad alta densità, che riducono l'ingombro del cavo backbone da 4 a 8 volte, liberano spazio prezioso sul rack, sbloccano il flusso d'aria dei server e riducono drasticamente l'OPEX.

Domande frequenti

D: Nelle reti ad alta densità ToR, l'OM5 abbinato ai ricetrasmettitori SWDM può ottenere il Port Breakout per connettere più server indipendenti?

R: No. La tecnologia WDM multiplexa più lunghezze d'onda nella stessa fibra fisica, che non può essere demultiplexata passivamente su server in posizioni fisiche diverse. Se è necessaria l'interruzione delle porte ad alta densità, la tradizionale fibra parallela OM4 rimane l'unica soluzione praticabile.

D: Perché gli standard impongono di cambiare il colore della giacca esterna dell'OM5 in verde lime?

R: Nelle sale server ad alta densità che ospitano decine di migliaia di cavi di connessione, il verde lime altamente riconoscibile garantisce che il personale operativo possa distinguerlo rigorosamente dal colore acqua di OM3/OM4, riducendo significativamente i tempi di tracciamento dei cavi e il rischio di interruzioni accidentali dell'attività.

D: OM5 è obbligatorio quando si distribuisce Ethernet ad altissima velocità 400G o 800G?

R: Non obbligatorio. Dipende dal percorso tecnologico del ricetrasmettitore. Con i protocolli SR8 impilati a canale singolo, le distanze sia OM4 che OM5 si riducono a 50-100 metri. Solo quando si utilizzano protocolli bidirezionali multi-lunghezza d'onda come SR4.2 si attiva il vantaggio della banda larga di OM5, ottenendo una portata extra del 50% rispetto a OM4.
