La guida hardcore al cablaggio dell'illuminazione domestica intelligente: protocolli, standard e prevenzione delle trappole

Le moderne case intelligenti si sono evolute da singoli dispositivi a un profondo coordinamento dell’ecosistema dell’intera casa. L'architettura di cablaggio sottostante del sistema di illuminazione determina la stabilità, la scalabilità e la sicurezza della rete. Errori di cablaggio possono facilmente comportare in seguito enormi costi di manutenzione. Questo articolo fornisce un'analisi approfondita delle linee guida per il cablaggio dell'illuminazione intelligente basate sulla logica ingegneristica reale e sugli standard elettrici internazionali.

1.Protocolli di comunicazione e architettura della topologia

• KNX e isolamento fisico

Nell'illuminazione intelligente di livello infrastrutturale, KNX utilizza un cavo twistato verde dedicato, isolando fisicamente completamente la trasmissione dei dati dalla rete elettrica 220V. La sua architettura decentralizzata significa che non esiste un unico host centrale; nessun guasto di un singolo nodo paralizzerà l'intera rete, offrendo un'affidabilità estremamente elevata.

• Protocollo digitale DALI

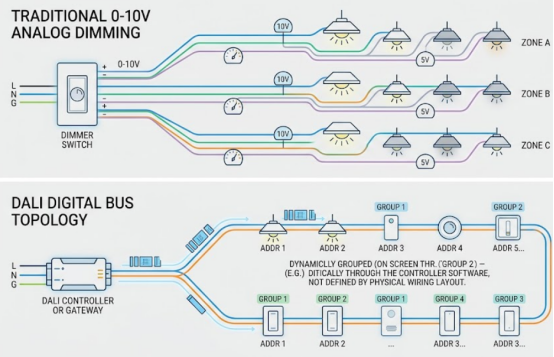

Rispetto ai problemi di caduta di tensione e sfarfallio comuni nel dimmer analogico da 0-10 V, il protocollo DALI è una vera comunicazione digitale bidirezionale. Secondo lo standard IEC 62386-101, la caduta di tensione CC tra due dispositivi qualsiasi sul bus DALI non deve superare 2 V CC e la distanza massima dall'alimentatore non deve superare i 300 metri.

2. Specifiche principali per il cablaggio ad alta tensione

• Abbandonare completamente il cablaggio "Nessun neutro".

Gli interruttori tradizionali controllano solo il cavo sotto tensione. Se un interruttore intelligente non dispone di un filo neutro, deve fare affidamento su un meccanismo di alimentazione in standby "nessun neutro" compromesso, che provoca fenomeni fatali e periodici di "sfarfallio" dei LED o di "luce fantasma". Inoltre, i carichi massimi "senza neutro" sono generalmente limitati a circa 800 watt, molto al di sotto dei 2500 watt degli interruttori standard con fase neutra. Nei progetti nuovi o di ristrutturazione, è necessario installare un filo neutro indipendente in tutte le scatole di giunzione .

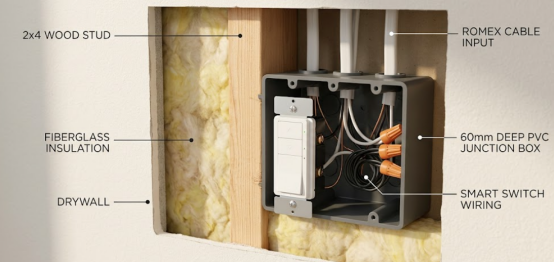

• Scatole di giunzione profonde 60 mm

I pannelli intelligenti generano una quantità significativa di calore durante il funzionamento a pieno carico e devono ospitare più terminali di cablaggio. Le tradizionali scatole da 50 mm causano facilmente danni all'isolamento sotto pressione, causando potenzialmente interruzioni termiche o incendi. Si consiglia vivamente di utilizzare rigorosamente scatole in PVC di grande capacità e profondità 60 mm che soddisfano la più alta certificazione ignifuga UL 94 V-0.

• Vietare severamente i neutrali condivisi

Mischiare fili neutri provenienti da circuiti diversi può far sì che il neutro apparentemente sicuro porti una tensione di ritorno letale se un interruttore viene erroneamente attivato durante la manutenzione, provocando gravi scosse elettriche. Inoltre, provoca un grave squilibrio di corrente, provocando frequenti interventi dell'interruttore di protezione dalle perdite della scatola di distribuzione, paralizzando il sistema intelligente.

3. Tecnologia del driver CC a bassa tensione

• Tensione costante (CV):

Adatto per strisce LED flessibili, utilizzando un'architettura di cablaggio parallelo. Vantaggio: supporta il taglio e la giunzione casuali in loco; Svantaggio: fortemente limitato dalla caduta di tensione di linea, che rende l'estremità delle strisce lunghe opaca e gialla.

• Corrente costante (CC):

Adatto per faretti antiabbagliamento ad alta potenza, che richiedono il collegamento fisico in serie. Previene completamente i guasti dovuti all'instabilità termica dei LED ed elimina l'impatto delle cadute di tensione a lunga distanza a livello fisico, garantendo un'assoluta uniformità della luminosità da un capo all'altro.

4.Controllo dei deadlock e della modalità disaccoppiata

Quando un utente preme un interruttore fisico a parete intelligente per interrompere l'alimentazione, il chip di comunicazione integrato nella lampadina intelligente RGBW del soffitto perde immediatamente energia e viene forzato offline. Ciò fa sì che l'app mobile o l'assistente vocale perdano completamente il controllo e possono persino causare il collasso continuo della topologia della rete mesh wireless dell'intera casa.

Soluzione definitiva: disaccoppiamento software

Forza l'abilitazione della "Modalità distaccata" nel backend del dispositivo. Il relè fisico che controlla l'alta tensione all'interno dell'interruttore è permanentemente bloccato nello stato di conduzione "chiuso", garantendo che l'alimentazione non venga mai interrotta. Le azioni fisiche dei pulsanti vengono convertite in puri comandi digitali inviati al cervello del sistema. Questa soluzione "sempre attiva" richiede etichette di avvertenza ben visibili sulla scatola di distribuzione per evitare scosse elettriche accidentali durante la sostituzione della lampadina.

Domande frequenti

D1: I cavi di segnale a bassa tensione e le linee elettriche ad alta tensione possono condividere lo stesso condotto?

R: Assolutamente no. Il campo magnetico alternato e i picchi transitori di alta tensione causano gravi interferenze elettromagnetiche (EMI), che portano direttamente alla perdita di pacchetti di dati o al guasto del controllo nella rete a bassa tensione. Gli standard internazionali impongono una distanza parallela minima di 30 cm (12 pollici); se l'attraversamento è inevitabile, devono incrociarsi perpendicolarmente con un angolo di 90 gradi.

D2: Perché i downlight LED intelligenti sfarfallano leggermente anche dopo essere stati spenti?

R: Ciò è solitamente dovuto a interruttori intelligenti "non neutri" compromessi. Nello stato spento, utilizzano un circuito di bypass per assorbire una piccola corrente attraverso la lampadina per l'alimentazione. Le cariche si accumulano nel condensatore LED fino alla soglia di conduzione, emettono luce e quindi si spengono, ripetendosi per formare un fenomeno di sfarfallio o "luce fantasma".

D3: Qual è il rischio maggiore per la sicurezza quando si acquistano oltre confine o si utilizzano moduli relè economici?

R: Mancato ottenimento delle certificazioni di sicurezza previste dalla legge locale (come IEC/CE, UL, CCC) o mancata corrispondenza della sezione del cavo con la corrente nominale. Se un modulo a bassa corrente è collegato a un carico ad alta potenza, i contatti si surriscaldano e si ossidano rapidamente, accelerando l'invecchiamento termico e la disintegrazione dei materiali isolanti, causando infine la bruciatura delle apparecchiature o addirittura incendi.
