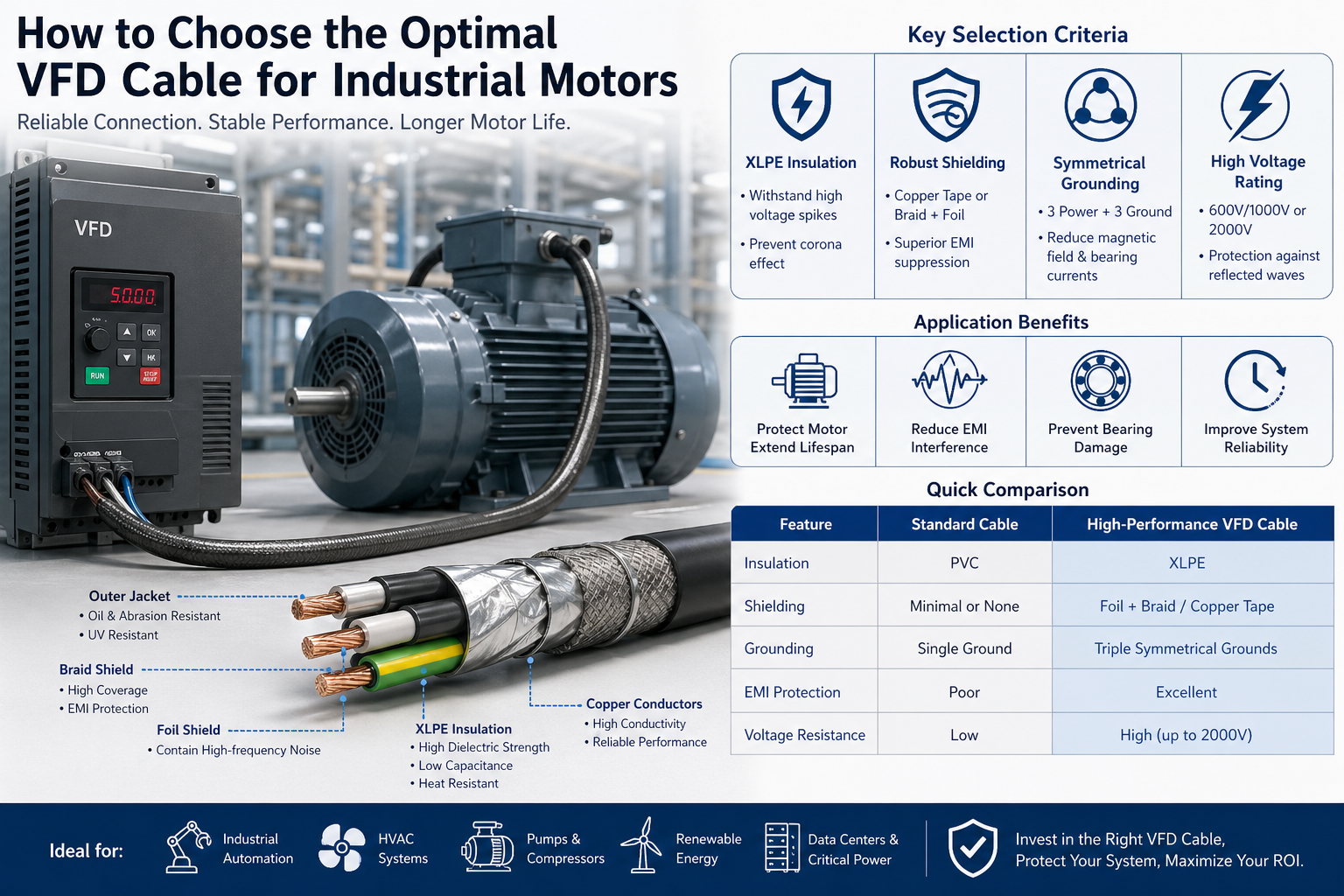

Come scegliere il cavo VFD ottimale per motori industriali

Nei moderni sistemi industriali, la connessione tra un azionamento a frequenza variabile (VFD) e un motore elettrico rappresenta uno degli ambienti elettricamente più aggressivi. Le frequenze di commutazione elevate, i picchi di tensione e le interferenze elettromagnetiche (EMI) sottopongono i cavi a sollecitazioni estreme.

La scelta di un cavo inappropriato non è solo un piccolo difetto di progettazione, ma può comportare:

• Guasto prematuro all'isolamento del motore
• Danni ai cuscinetti causati da correnti vaganti
• Aumento delle interferenze elettromagnetiche (EMI)
• Tempi di inattività e costi di manutenzione non pianificati

Un cavo VFD adeguatamente progettato è quindi fondamentale per l'affidabilità, la sicurezza e le prestazioni a lungo termine del sistema.

1. Comprendere l'ambiente operativo del VFD

A differenza degli alimentatori tradizionali, i VFD utilizzano la modulazione di larghezza di impulso (PWM) per controllare la velocità del motore. Questo crea una forma d'onda non sinusoidale con:

• Dv/dt elevato (velocità di variazione della tensione)
• Sovratensione dell'onda riflessa (soprattutto in cavi lunghi)
• Tensioni di modo comune e correnti circolanti

Perché i cavi standard falliscono

I cavi per uso generale come THHN o i fili di base isolati in PVC non sono progettati per queste condizioni. Nel corso del tempo, potrebbero sperimentare:

• Degrado dell'isolamento dovuto alla scarica corona
• Eccessivo accumulo di calore
• Perdite EMI che interessano la strumentazione vicina

Risultato: Vita del motore ridotta e prestazioni del sistema instabili.

2. Criteri chiave di selezione per i cavi VFD

A. Tipo di isolamento: XLPE per stabilità alle alte frequenze

Il sistema di isolamento è la prima linea di difesa contro le sollecitazioni elettriche.

Consigliato: Polietilene reticolato (XLPE)

Vantaggi tecnici:

• Elevata rigidità dielettrica per resistere ai picchi di tensione
• Bassa perdita dielettrica e capacità
• Valutazione termica superiore (tipicamente 90°C–125°C)
• Forte resistenza alla scarica corona

Rispetto al PVC, XLPE migliora significativamente la longevità dell'isolamento in ambienti ad alta frequenza.

B. Schermatura avanzata per il controllo EMI

La soppressione delle EMI è uno dei requisiti più critici nelle applicazioni VFD.

Senza un’adeguata schermatura, il rumore elettromagnetico può:

• Interferire con PLC, sensori e sistemi di comunicazione
• Causa falsi segnali ed errori operativi
• Aumentare i rischi di conformità in ambienti regolamentati

Strutture schermanti consigliate:

• Schermo a nastro di rame

• Eccellente per contenere il rumore ad alta frequenza
• Fornisce un percorso di messa a terra a bassa impedenza
  • Scudo a treccia in lamina
• Copertura ≥85%
• Combina flessibilità con elevata efficacia schermante

Funzione chiave:

Uno scudo ben progettato lo garantisce le correnti di modo comune ritornano attraverso il cavo , anziché danneggiare i cuscinetti del motore.

C. Progettazione della messa a terra simmetrica

La geometria del cavo influisce direttamente sulle prestazioni elettriche.

Configurazione delle migliori pratiche:

• 3 conduttori di fase
• 3 conduttori di terra posizionati simmetricamente

Vantaggi in termini di prestazioni:

• Riduce l'emissione di campo elettromagnetico
• Bilancia la distribuzione della corrente di terra
• Riduce al minimo la tensione dell'albero e le correnti dei cuscinetti

Questo design è particolarmente importante in motori di media e alta potenza .

D. Tensione nominale e protezione dalle onde riflesse

A causa del fenomeno delle onde riflesse si possono raggiungere picchi di tensione sui terminali del motore 2–3 volte la tensione nominale .

Valutazioni consigliate:

• 600V / 1000V per impianti industriali standard
• 2000 V per:

• Cavi lunghi
• Azionamenti ad alta frequenza di commutazione
• Applicazioni critiche

Approfondimento ingegneristico:
I sistemi di isolamento con tensione nominale più elevata forniscono un margine di sicurezza che riduce significativamente il rischio di guasto.

3. Considerazioni sul dimensionamento e sull'installazione dei cavi

Portata e gestione termica

Il corretto dimensionamento dei conduttori deve considerare:

• Corrente a pieno carico del motore (FLA)
• Temperatura ambiente
• Metodo di installazione (vassoio, condotto, all'aria aperta)
• Raggruppamento dei cavi e fattori di declassamento

Un dimensionamento errato può portare al surriscaldamento e alla riduzione della durata del cavo.

Flessibilità e prestazioni meccaniche

In ambienti dinamici, come:

• Robotica
• Linee di produzione automatizzate
• Macchinari in movimento

Utilizzare cavi VFD ad alta flessibilità progettato per cicli continui di movimento e piegatura.

Resistenza ambientale

Gli ambienti industriali possono essere difficili e imprevedibili.

Materiali consigliati per la giacca:

• TPE (elastomero termoplastico):

• Eccellente resistenza agli oli, all'abrasione e agli agenti chimici
• Ideale per ambienti industriali e gravosi
  • PVC specializzato:
• Conveniente
• Adatto per applicazioni industriali generali

Fattori di protezione aggiuntivi:

• Resistenza ai raggi UV (installazioni esterne)
• Protezione dall'umidità e dall'ingresso di acqua
• Resistenza ai liquidi refrigeranti e ai prodotti chimici industriali

4. Conformità e standard (fondamentali per i progetti globali)

Quando si scelgono i cavi VFD per progetti internazionali, la conformità è essenziale.

Standard comuni da considerare:

• UL (Nord America)
• Norme IEC/EN (Europa)
• RoHS e REACH (conformità ambientale)

La scelta di cavi conformi garantisce:

• Approvazioni dei progetti più semplici
• Rischi legali e operativi ridotti
• Compatibilità con i mercati globali

5. Confronto rapido: cavo standard e cavo VFD

Caratteristica	Cavo standard	Cavo VFD ad alte prestazioni
Isolamento	PVC	XLPE
Schermatura	Minimo/Nessuno	Treccia in lamina/nastro in rame
Messa a terra	Singolo	Multiterra simmetrico
Controllo EMI	Povero	Eccellente
Resistenza alla tensione	Basso	Alto (fino a 2000 V)

6. Scenari applicativi

I cavi VFD ad alte prestazioni sono ampiamente utilizzati in:

• Sistemi di automazione industriale
• Sistemi HVAC con azionamenti a velocità variabile
• Sistemi di pompe e compressori
• Data center e sistemi di alimentazione critici
• Sistemi di energia rinnovabile (eolico, solare)

Ognuno di questi ambienti richiede trasmissione di potenza stabile, silenziosa e ad alta affidabilità .

7. Conclusione: un investimento strategico, non solo una componente

La scelta del cavo VFD giusto non è semplicemente una decisione relativa alle specifiche tecniche: è un investimento a lungo termine nell'affidabilità del sistema.

Sebbene i cavi VFD ad alte prestazioni possano avere un costo iniziale più elevato, offrono:

• Manutenzione e tempi di inattività ridotti
• Maggiore durata del motore e dell'attrezzatura
• Migliore compatibilità elettromagnetica (EMC)
• Costo totale di proprietà (TCO) inferiore

Approfondimento finale:
Un cavo VFD ben selezionato funge da barriera protettiva tra l'azionamento e il motore, garantendo un funzionamento efficiente, stabile e privo di interferenze durante l'intero ciclo di vita del sistema.
