Punti chiave: I conduttori di Classee 5, definiti dalla norma CEI 60228, sono conduttori flessibili a filo sottile utilizzati in prolunghe, pannelli di controllo e applicazioni industriali. Questa guida copre le specifiche tecniche, il confronto con la Classe 2 e come selezionare il conduttore giusto per il tuo progetto.

Nel mondo dell'ingegneria elettrica e della produzione di cavi, la "flessibilità" non è solo una caratteristica fisica, ma una categoria tecnica rigorosamente definita. Se hai mai maneggiato un cavo di alimentazione rigido rispetto a un cavo di controllo flessibile e facile da piegare, hai sperimentato in prima persona la differenza tra le classi di conduttori.

La maggior parte di queste specifiche sono regolate dallo standard internazionale IEC 60228 . Questa guida approfondisce la questione Conduttori di classe 5 - lo standard di settore per applicazioni flessibili - che copre requisiti di costruzione, limiti elettrici e casi d'uso reali.

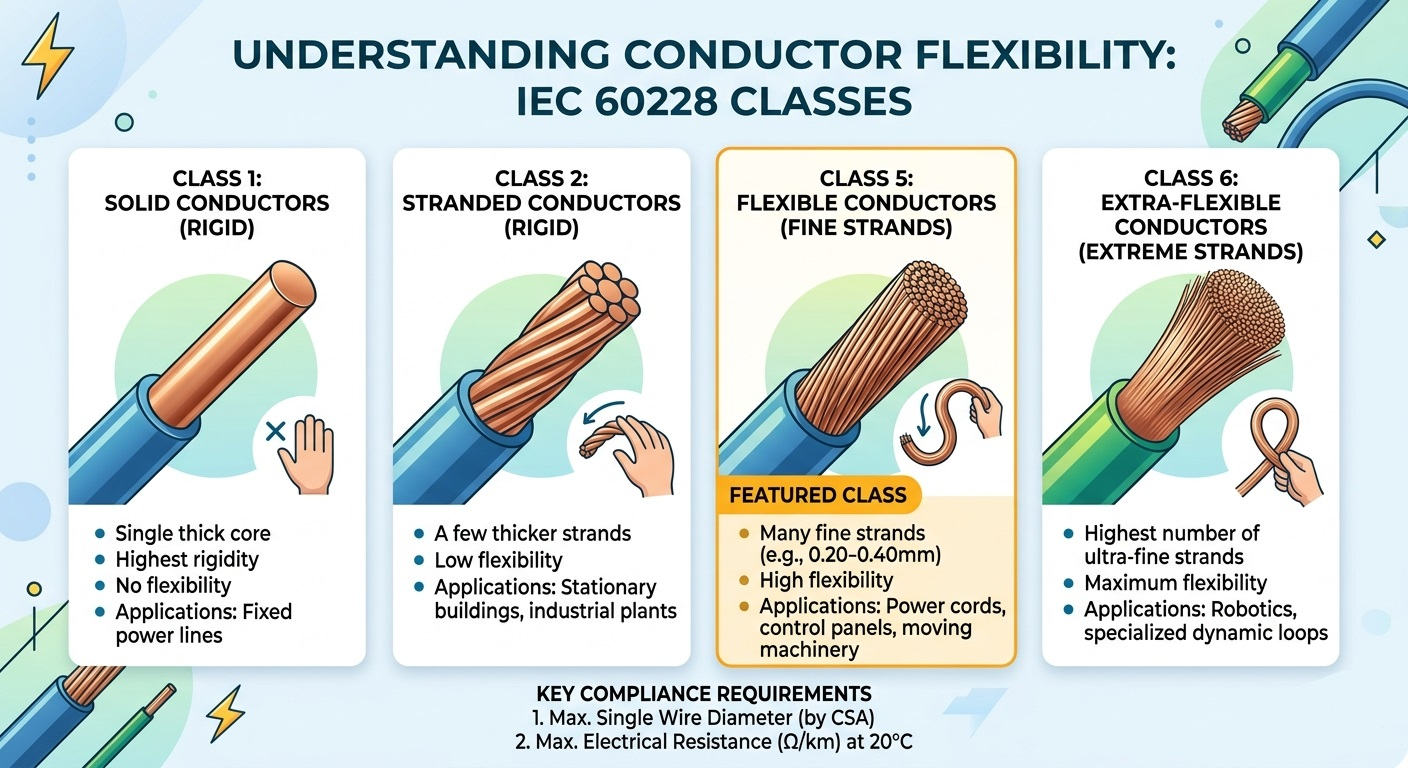

Comprensione del quadro di classificazione dei conduttori IEC 60228

La norma IEC 60228 (e il suo equivalente britannico BS EN 60228) classifica i conduttori in quattro classi principali in base alla costruzione e alla flessibilità. Capire dove si colloca la Classe 5 in questa gerarchia è essenziale per una corretta selezione del prodotto:

Cosa rende un direttore d'orchestra di "Classe 5"? Specifiche tecniche

Un conduttore di Classe 5 è costituito da più fili di rame sottili intrecciati insieme per ottenere flessibilità. Contrariamente alle ipotesi comuni, la norma IEC 60228 lo fa no prescrivere rigorosamente il numero totale di fili. Invece, lo standard impone il rispetto di due parametri principali:

1. Diametro massimo dei singoli fili

Per garantire che il conduttore rimanga realmente flessibile, la norma IEC 60228 stabilisce un rigoroso limite superiore al diametro di ogni singolo filo. I fili più sottili si piegano più facilmente, riducendo l'affaticamento del metallo durante cicli di flessione ripetuti. Esempi rappresentativi dello standard includono:

• Conduttore da 75 mm² → diametro massimo del singolo filo: 0,21 mm
• Conduttore da 5 mm² → diametro massimo del singolo filo: 0,26 mm
• Conduttore da 10 mm² → diametro massimo del singolo filo: 0,41 mm
• Conduttore da 35 mm² → diametro massimo del singolo filo: 0,41 mm

2. Resistenza elettrica massima a 20°C

La resistenza elettrica è il criterio di prestazione determinante. La resistenza totale del conduttore di Classe 5 completato non deve superare i valori specificati nelle tabelle di resistenza IEC 60228, misurate a 20°C. Questa regola consente ai produttori flessibilità di progettazione: se un produttore utilizza fili da 0,20 mm invece del massimo di 0,21 mm, ciò è accettabile, a condizione che il conduttore finito soddisfi ancora il limite di resistenza.

Questo approccio a due parametri (resistenza del diametro del filo) garantisce che i conduttori di Classe 5 siano fisicamente flessibili ed elettricamente efficienti, senza specificare eccessivamente il processo di produzione.

Conduttori di Classe 5 e Classe 2: differenze fondamentali

Gli ingegneri elettrici si trovano spesso a dover scegliere tra conduttori di Classe 2 e Classe 5. La decisione dipende se il cavo sarà installato in un'installazione fissa o in un'applicazione mobile/flessibile. Ecco un confronto diretto:

Principali applicazioni dei conduttori IEC 60228 Classe 5

Poiché i conduttori di Classe 5 possono sopportare vibrazioni moderate e flessioni ripetute senza rompersi, sono specificati in un'ampia gamma di settori:

• Cavi flessibili e prolunghe: elettrodomestici, utensili elettrici e apparecchiature portatili in cui i cavi devono essere arrotolati, srotolati e riposizionati regolarmente.
• Pannelli di controllo industriali: il passaggio stretto intorno agli angoli e attraverso le canaline dei cavi richiede il raggio di curvatura ottenibile solo con conduttori a filo sottile.
• Cablaggi automobilistici: le vibrazioni continue del motore e i cicli di temperatura richiedono conduttori che resistano alla fatica del metallo per tutta la vita utile del veicolo.
• Installazioni marine e offshore: il movimento costante delle onde, combinato con spazi ristretti, rende la Classe 5 la scelta preferita per la distribuzione dell'energia a bordo.
• Robotica e automazione: i bracci robotici articolati richiedono cavi che si flettono migliaia di volte al giorno senza guasti: la Classe 5 soddisfa questa sfida per le applicazioni a flessibilità moderata (Classe 6 per quella ad alta flessibilità).

Perché specificare la norma IEC 60228 Classe 5 è importante per il tuo progetto

La scelta di un cavo commercializzato come "flessibile" senza fare riferimento a uno standard riconosciuto come IEC 60228 Classe 5 introduce rischi significativi. Il rispetto di questa norma fornisce tre garanzie concrete:

• Sicurezza: i limiti di resistenza garantiscono che il conduttore non si surriscaldi alla corrente nominale, prevenendo il degrado dell'isolamento e potenziali rischi di incendio.
• Compatibilità: i diametri massimi standardizzati del filo garantiscono che il conduttore si adatti correttamente a capicorda, puntali e morsettiere standard senza richiedere modifiche.
• Longevità: la cordatura fine previene l'affaticamento del metallo durante le flessioni ripetute, prolungando significativamente la durata del cavo rispetto alle alternative non conformi.

Quando si acquistano cavi a livello internazionale, la certificazione IEC 60228 semplifica anche l'approvazione normativa, poiché lo standard è adottato o riconosciuto nell'UE (BS EN 60228), in Australia (AS/NZS 1125) e in molti altri mercati.

Domande frequenti sui conduttori di classe 5

La Classe 5 è uguale al cavo flessibile?

Non esattamente. "Cavo flessibile" è un termine commerciale ampio. La Classe 5 è una classificazione specifica dei conduttori IEC 60228 con requisiti tecnici misurabili. Un cavo può essere commercializzato come flessibile senza soddisfare le specifiche della Classe 5.

I conduttori di Classe 5 possono essere utilizzati all'aperto?

La Classe 5 si riferisce solo alla struttura del conduttore, non alla classificazione complessiva del cavo. L'idoneità di un cavo per l'uso esterno dipende dai materiali dell'isolamento e del rivestimento (ad es. PVC resistente ai raggi UV, XLPE). Controllare sempre le specifiche complete del cavo, non solo la classe del conduttore.

Qual è la differenza tra Classe 5 e Classe 6?

Entrambe sono classi di conduttori flessibili. La Classe 6 utilizza trefoli ancora più sottili, con conseguente maggiore flessibilità e un raggio di curvatura minimo più stretto. La Classe 6 è specificata per applicazioni altamente dinamiche come la flessione continua nelle catene portacavi, mentre la Classe 5 copre scenari di flessibilità moderata.
