Logica di denominazione dei cavi: analisi delle differenze regionali globali e decodifica dei sistemi di identificazione tradizionali

Durante la selezione o la progettazione dei cavi, ti sei mai sentito confuso da combinazioni di lettere come "YJV", "NA2XY" e "THHN"? Questi codici non sono casuali; sono "carte d'identità tecniche" fondamentali che incapsulano il materiale del conduttore, la struttura dell'isolamento, le prestazioni della guaina e persino lo scenario applicativo. A livello globale, a causa delle differenze nelle tradizioni tecnologiche, nei sistemi standard e nelle esigenze ingegneristiche, sono emerse varie regole di denominazione uniche. Comprendere questi "dialetti tecnici" è fondamentale per garantire un'accurata selezione dei cavi e raggiungere l'allineamento tecnico internazionale nei progetti di ingegneria.

1. Sistema di denominazione mainstream internazionale: "linguaggio tecnico" professionale e basato su scenari

1.1 Sistema cinese (standard GB): rigoroso "metodo logico ingegneristico" gerarchico

I modelli di cavi cinesi seguono rigorosamente la regola di codifica gerarchica "conduttore-isolamento-guaina interna-armatura-guaina esterna", che è logicamente chiara, facile da interpretare rapidamente per l'ingegneria e perfettamente adattata alla rete elettrica su larga scala e ai progetti di costruzione.

Tipico esempio di decodifica: YJV22-0,6/1kV

• YJ: isolamento in polietilene reticolato (XLPE) (Y rappresenta XLPE, J è spesso associato a materiali isolanti)
• V: Guaina in cloruro di polivinile (PVC).
• 22: Il primo "2" indica la doppia armatura in nastro di acciaio, il secondo "2" indica la guaina esterna in PVC
• I conduttori in rame vengono solitamente omessi, mentre i conduttori in alluminio sono contrassegnati con "L" (ad esempio, YJLV22)

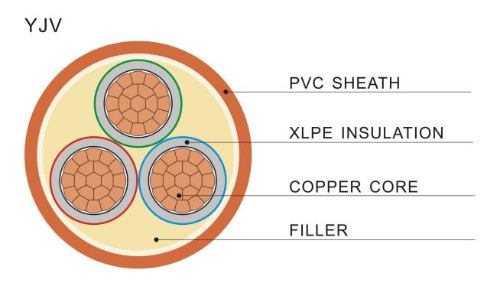

L'immagine sopra mostra chiaramente la tipica struttura in sezione trasversale del cavo della serie YJV: conduttore in rame, isolamento XLPE, riempitivo, guaina in PVC e strato di armatura.

1.2 Sistema Europeo (IEC/VDE): "Metodo di abbreviazione dei materiali" conciso ed efficiente

I paesi europei preferiscono utilizzare abbreviazioni dirette dei materiali principali, con codici concisi, e sottolineano la perfetta integrazione con le normative CPR dell’UE.

Tipico esempio di decodifica: NA2XY

• N: Cavo conforme allo standard (Norma)
• A: Conduttore in alluminio
• 2X: isolamento in polietilene reticolato (XLPE) (2X è un identificatore specifico per XLPE)
• Y: Guaina in cloruro di polivinile (PVC) Un altro esempio comune è "H07V-K": H rappresenta lo standard armonizzato, 07 è la tensione nominale di 450/750 V, V è l'isolamento in PVC e K è per il fissaggio del conduttore flessibile.

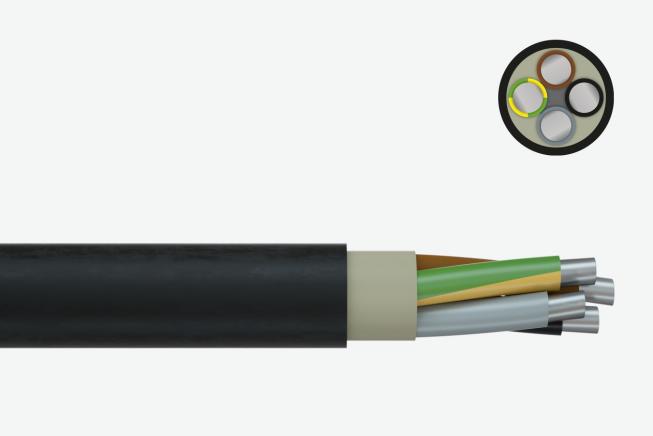

L'immagine sopra mostra una sezione trasversale e uno schema strutturale del cavo NA2XY, una combinazione classica di guaina in PVC isolante XLPE con anima in alluminio.

1.3 Sistema USA (UL/NEC): "Metodo di certificazione funzionale" incentrato sulle prestazioni

La denominazione statunitense è più simile a una "etichetta di prestazione di sicurezza", che riflette direttamente indicatori chiave come la resistenza al calore e al fuoco, al servizio delle rigorose normative NEC e del sistema di responsabilità assicurativa.

Tipico esempio di decodifica: THHN

• T: Isolamento termoplastico (solitamente a base di PVC)
• HH: Grado di resistenza al calore elevato (90 ℃)
• N: Guaina in nylon

Inoltre, vengono indicate anche le classificazioni di resistenza al fuoco (come CM, CMR, CMP), sottolineando l’accesso al mercato e la sicurezza antincendio.

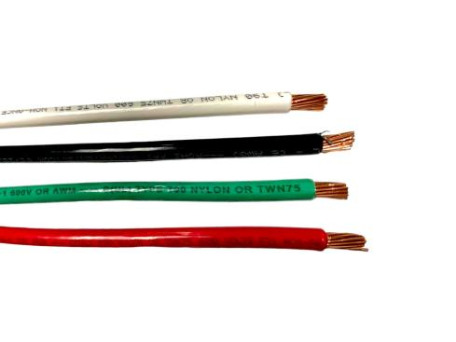

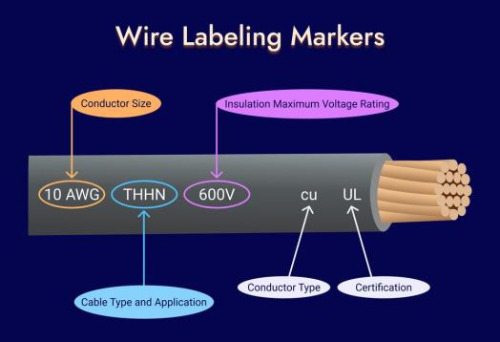

L'immagine sopra mostra il tipico metodo di marcatura e la codifica a colori dei cavi THHN, che facilita la rapida identificazione sul posto.

1.4 Medio Oriente e Sud-Est asiatico: aree di pratica dell'"applicazione ibrida" degli standard internazionali

I progetti in Medio Oriente (come Arabia Saudita e Iraq) spesso richiedono la doppia conformità con IEC e BS/VDE e hanno requisiti aggiuntivi rigorosi per il ritardo di fiamma e la resistenza alle alte temperature; Il Sud-est asiatico (come Singapore e Vietnam) utilizza IEC come modello (CP5, TCVN, ecc.) e i progetti di fascia alta spesso specificano direttamente IEC/BS, sottolineando in particolare le caratteristiche di bassa emissione di fumi e assenza di alogeni di LSZH.

2. Differenze fondamentali: adattamento preciso agli scenari e agli standard regionali

Sistema cinese: al servizio del ritmo ingegneristico dell'"approvvigionamento standardizzato a progettazione rapida", con livelli gerarchici chiari e una facile gestione dei lotti.

• Sistema europeo: radicato in un mercato unificato e in un allineamento normativo, perseguendo una codifica minimalista.
• Sistema statunitense: originato dall'assicurazione commerciale e dalla cultura legale, che enfatizza la "prestazione certificabile".
• Medio Oriente/Sud-est asiatico: un campo di convergenza standard secondo il modello internazionale EPC (ingegneria, approvvigionamento e costruzione), che richiede che i prodotti siano "multi-standardizzati".

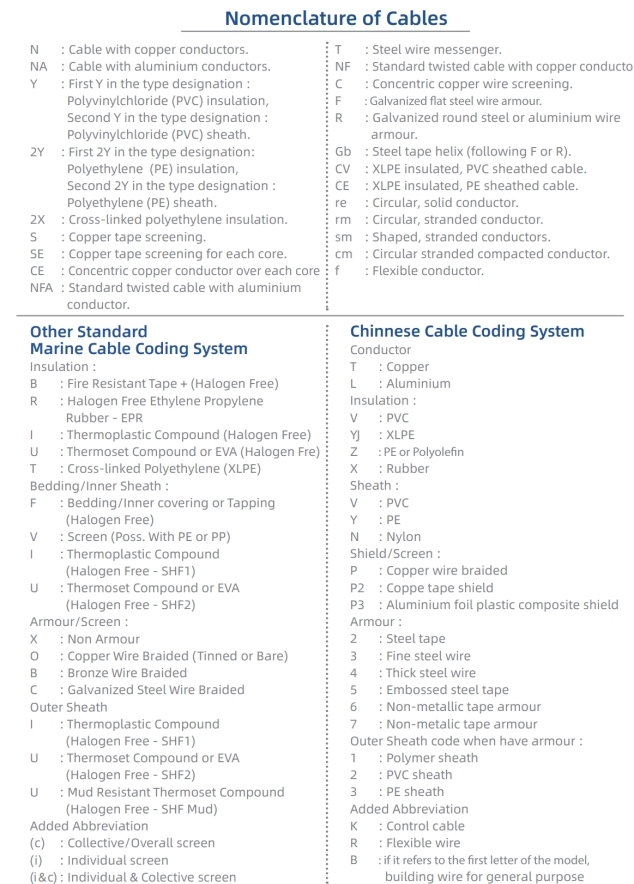

Tabella di riferimento rapido per la codifica generale dei cavi:

3. Evita errori nella selezione dei cavi: i cavi Huapu forniscono un abbinamento preciso

Comprendere la convenzione di denominazione è solo il primo passo. Ancora più importante, si tratta di abbinare il cavo alla tensione del progetto, all'ambiente di installazione, ai requisiti di sicurezza antincendio, al budget e ad altri fattori. Raccomandiamo di dare la priorità ai prodotti che hanno superato test di tipo completi e certificazione di terze parti.

Copriamo l'intera gamma di cavi, compresi i fili nudi, cavi di alimentazione , cavi di controllo e cavi speciali. Che si tratti di cavi di alimentazione della serie YJV, cavi di controllo KVV, cavi WDZ-YJY senza alogeni a bassa emissione di fumi, cavi ZR-YJV ritardanti di fiamma o prodotti personalizzati adattati a diverse forme di conduttori (tondi, a ventaglio, ondulati), possiamo soddisfare con precisione le esigenze di vari scenari come l'edilizia, l'industria e le comunicazioni.
