Specifiche tecniche: Forme dei conduttori dei cavi di alimentazione: una guida completa ai conduttori rotondi, compattati (settore) e profilati (trapezoidali)

Nell'ingegneria energetica e nella selezione dei cavi, la forma del conduttore è un fattore critico che influenza le prestazioni del cavo, le dimensioni strutturali e i costi del progetto. Diverse strutture di conduttori presentano variazioni significative nel fattore di riempimento, nel diametro esterno, nell'utilizzo del materiale e nei metodi di installazione.

Le forme conduttrici comuni nell'ingegneria attuale includono Conduttori rotondi , Compattato (Settore / Piastrella -a forma di ) Conduttori , e Conduttori profilati (trapezoidali). . Il presente documento analizza sistematicamente tali strutture per fornire un chiaro riferimento ai progettisti e al personale addetto agli acquisti.

Io. Perché differenziare le forme dei conduttori?

Mentre i conduttori devono principalmente soddisfare i requisiti di sezione trasversale e resistenza, l’ingegneria pratica richiede di più:

• Lacune strutturali : Nei cavi multipolari, gli spazi tra i conduttori influiscono sulla struttura complessiva.
• Diametro esterno : La struttura del conduttore influisce direttamente sul diametro complessivo del cavo.
• Efficienza di installazione : Il diametro esterno determina lo spazio di posa richiesto, la dimensione del condotto e la difficoltà di costruzione.
• Ottimizzazione della progettazione : La scelta della forma corretta è un metodo chiave per ottimizzare la progettazione strutturale del cavo.
• Efficienza dei materiali : Per sezioni trasversali medio-grandi, la forma del conduttore è spesso più importante della semplice aggiunta di materiale.

II. Conduttori rotondi

1. Costruzione:

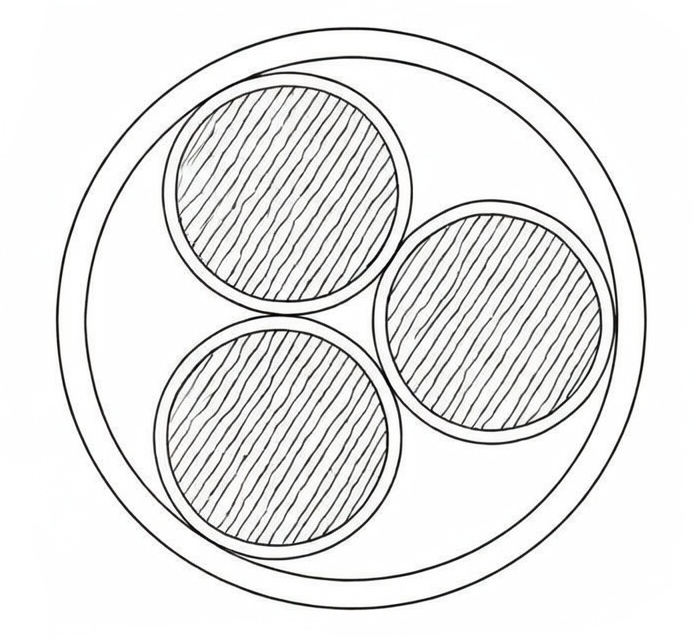

La forma più comune, costituita da fili tondi intrecciati di rame o alluminio, disponibili in strutture standard intrecciate o rotonde compattate.

2. Vantaggi :

• Processo di produzione maturo con la più lunga storia di applicazione.
• Eccellente flessibilità, che facilita la piegatura e l'installazione.
• Elevata compatibilità con i terminali dei cavi standard.
• Versatile per vari tipi di cavi.

3. Limitazioni:

Gli spazi naturali tra i fili tondi determinano un fattore di riempimento inferiore, con conseguente minore efficienza dello spazio e diametri esterni maggiori nei progetti multi-core.

4. Applicazioni:

Sezione trasversale da piccola a grande cavi di alimentazione , cavi per l'edilizia, cavi di controllo/strumentazione e applicazioni ad alta flessibilità.

III. Compattato (Settore / Tile-shaped) Conductors

1. Definizione:

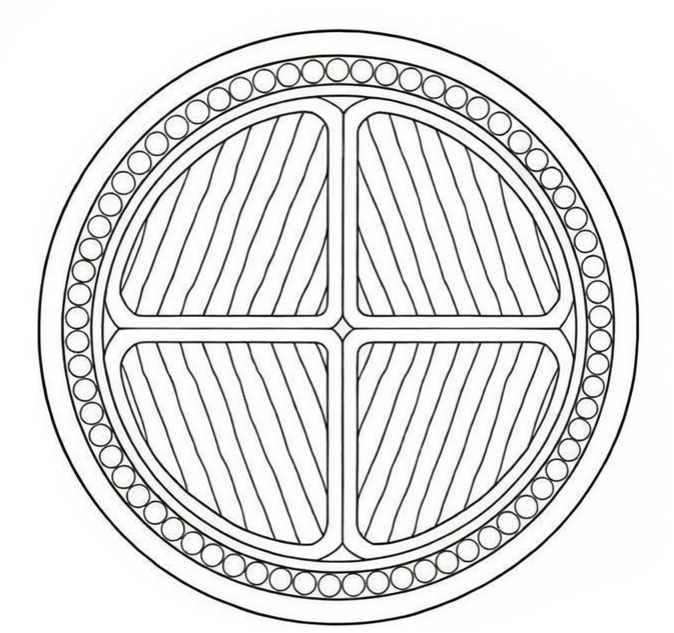

Conduttori formati pressando fili in sezioni trasversali non circolari per aumentare il fattore di riempimento; comunemente viste come forme di settore o simili a piastrelle.

2. Vantaggi:

• Fattore di riempimento del conduttore notevolmente più elevato.
• Riduce efficacemente il diametro esterno complessivo del cavo.
• Riduce il volume richiesto di materiali isolanti e di guaina.
• Migliora la compattezza delle strutture di cavi multipolari.

Risultato: a parità di sezione questi sono più compatti dei conduttori rotondi.

3. Note applicative:

A causa della sezione non circolare, durante la terminazione sono necessari terminali o sagomature specifiche.

4. Applicazioni:

Cavi multipolari a bassa tensione, linee principali di distribuzione, cavi con sezioni trasversali di 35 mm² e superiori e progetti elettrici comunali.

IV. Conduttori profilati (trapezoidali/sagomati).

1. Costruzione:

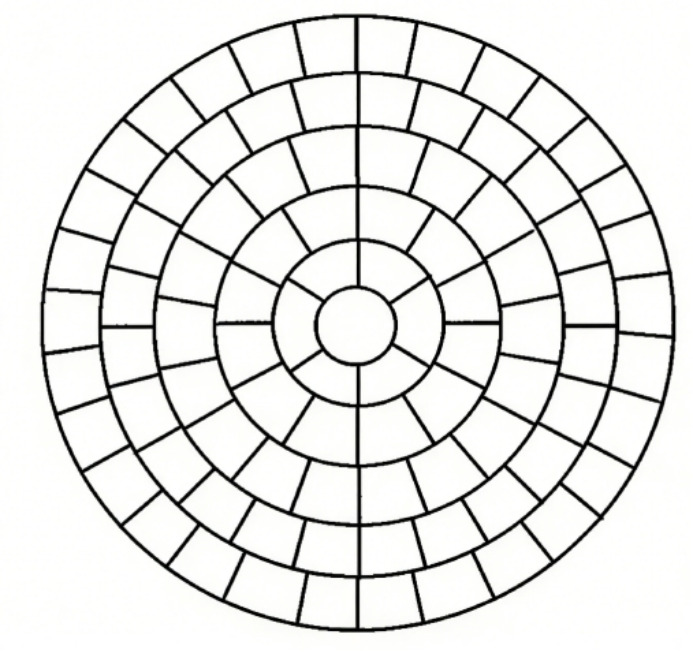

Conosciuti anche come conduttori trapezoidali, utilizzano trefoli di filo di forma trapezoidale per formare una struttura altamente densa attraverso una pressatura di precisione.

2. Vantaggi:

• Coefficiente di riempimento del conduttore più elevato.
• Struttura del cavo più compatta.
• Ulteriore riduzione del diametro esterno mantenendo inalterate le prestazioni elettriche.
• Utilizzo ottimizzato del materiale metallico.

3. Applicazioni:

Cavi elettrici di sezione medio-grande, potenziamenti della rete urbana, sistemi elettrici industriali e progetti con limiti rigorosi di diametro e peso dei cavi.

V. Guida al confronto e alla selezione

1. Tabella comparativa

2. Prestazioni elettriche e consigli sulla scelta

• Norma elettrica : Indipendentemente dalla forma, tutti i conduttori soddisfano i requisiti di resistenza CC (ad esempio, IEC 60228) per una data sezione trasversale. La scelta di un modulo è una scelta di ottimizzazione ingegneristica, non di sicurezza elettrica.
• Piccole sezioni trasversali : Utilizzare conduttori rotondi per economia e versatilità.
• Sezioni multicore medio/grandi : Dare priorità ai conduttori compattati (settoriali) per una progettazione matura.
• Requisiti di spazio rigorosi : Utilizzare conduttori profilati (trapezoidali) per la massima compattezza.
