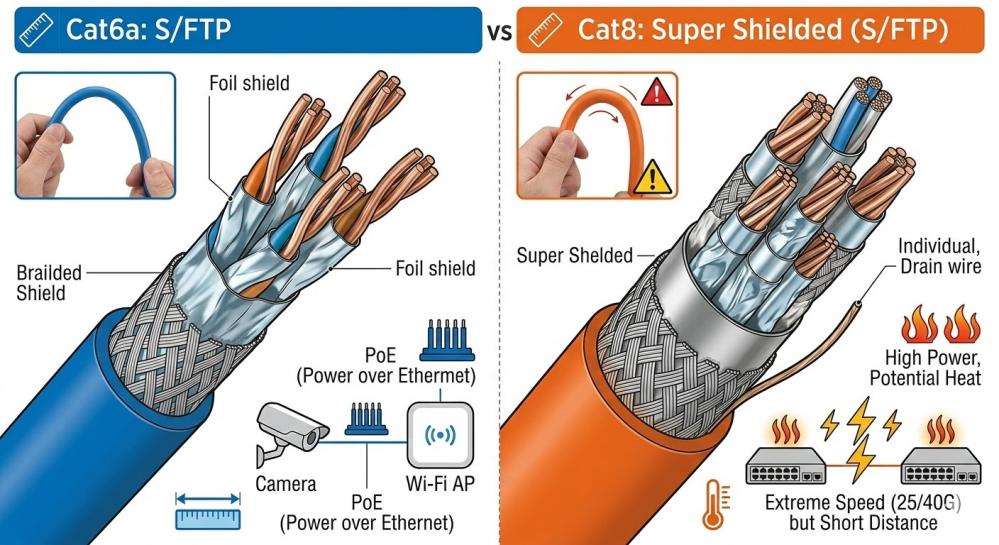

Il seguente articolo, strutturato con sezioni numerate per una chiara gerarchia, fornisce un confronto oggettivo basato sugli standard 2025-2026, sulle prestazioni nel mondo reale e sul consenso del settore. 1. Introduzione: domanda fondamentale e posizionamento degli obiettivi Nel 2025-2026, per la stragrande maggioranza delle reti domestiche, “Cat6a è la scelta più appropriata ed equilibrata”. Sebbene Cat8 offra una larghezza di banda teorica più elevata, i suoi vantaggi sono per lo più limitati a scenari di data center a breve distanza e raramente giustificano i costi aggiuntivi e la complessità in ambienti residenziali. Figura 1: Confronto tra cablaggio domestico Cat6a e Cat8 e interconnessione a corto raggio 2. Confronto delle specifiche tecniche (basato su standard e dati reali) 2.1 Tabella dei parametri fondamentali Caratteristica Cat6a Cat8 (Cat8.1 / Cat8.2) Velocità nominale massima 10 Gbps 25 Gbps o 40 Gbps Larghezza di banda (frequenza) 500 MHz 2000 MHz Distanza massima a piena velocità 100 metri 30 metri Schermatura Spesso F/UTP o S/FTP (consigliato per 10G affidabile) S/FTP obbligatorio (schermatura pesante) Spessore e flessibilità del cavo ≈6–7 mm, più flessibile ≈8–9 mm, molto più rigido e voluminoso Costo tipico (rame solido di qualità, per 100 m) $ 60-150 $ 250-600 (di solito 3-5 volte più alto) Uso progettato primario LAN aziendali, uffici, case moderne Interconnessioni brevi del data center (da server a switch) Figura 2: Confronto tra la struttura della sezione trasversale e le proprietà fisiche di Cat6a e Cat8 cavi 2.2 Note sulle specifiche Questi valori si basano sugli standard TIA/EIA e su dati coerenti del produttore. Da quando Cat8 è stato standardizzato intorno al 2016-2017 non si sono verificati cambiamenti importanti che ne migliorerebbero l’idoneità per l’uso domestico tipico. 3. Requisiti tipici della rete domestica nel 2026 3.1 Scenari di utilizzo comuni - Accesso a Internet: 500 Mbps – 10 Gbps (banda larga in fibra o cavo avanzato in molti mercati) - Traffico locale: Streaming 4K/8K, trasferimenti file NAS, giochi, più punti di accesso Wi-Fi 6E/7, dispositivi smart, telecamere di sicurezza - Lunghezze del cavo: La maggior parte delle discese domestiche varia dai 15 ai 70 metri (molte superano i 30 m a causa della disposizione delle stanze) - Dispositivi finali: I PC consumer, le console, i televisori e le unità NAS generalmente raggiungono il massimo con porte da 1/2,5/10 Gbps; Le NIC da 25/40 Gbps rimangono rare e costose 3.2 Distanza e limiti pratici delle prestazioni Cat6a fornisce in modo affidabile 10 Gbps su 100 metri, coprendo il cablaggio dell'intera casa con margine per interferenze e futuri aggiornamenti. La capacità di 25–40 Gbps di Cat8 è limitata a 30 metri; oltre a ciò, le prestazioni scendono a livelli simili o non migliori di Cat6a, mentre i costi aumentano in modo significativo. 4. Confronto equilibrato di pro e contro 4.1 Vantaggi Cat6a per l'uso domestico - 10 Gbps affidabili su distanze domestiche realistiche - Retrocompatibile con tutte le categorie precedenti - Costo ragionevole e ampia disponibilità - Eccellente supporto PoE (fotocamere, AP wireless, ecc.) - Spazio sufficiente per Internet multi-giga e traffico locale fino all'inizio degli anni '30 4.2 Limitazioni Cat6a - Limitato a 10 Gbps (supera ancora di gran lunga le esigenze di quasi tutti gli attuali dispositivi domestici) 4.3 Vantaggi Cat8 - Massima larghezza di banda in rame e forte reiezione del rumore - Utile per collegamenti estremamente corti e ad alta densità 4.4 Cat8 Principali svantaggi nei contesti domestici - Limite rigoroso di 30 metri per prestazioni complete a 25/40 Gbps - Costi notevolmente più elevati con vantaggi proporzionali scarsi o nulli - Molto più difficile da installare (più rigido, più spesso, più difficile da far passare attraverso muri e curve strette) - Nessun vantaggio in termini di velocità quando connesso a porte e switch tipici da 10 Gbps (o più lenti). 5. Consenso del settore e feedback della comunità (2025-2026) Le discussioni su Reddit (r/HomeNetworking, r/homelab), le guide dei produttori e gli articoli tecnici del periodo 2025-2026 descrivono costantemente Cat8 come eccessivo o specifico del data center per applicazioni residenziali. Anche nelle configurazioni prosumer con dispositivi NAS e 10G, la raccomandazione prevalente è Cat6a per il suo equilibrio pratico tra capacità, costo e facilità di installazione. Figura 3: Piramide delle raccomandazioni sui livelli di cablaggio della rete domestica 2025/2026 6.Riepilogo delle raccomandazioni per la rete domestica 6.1 Case standard (streaming, giochi, dispositivi intelligenti, Internet fino a 5-10 Gbps) → Spesso è sufficiente Cat6 di alta qualità; "Cat6a offre una migliore resistenza alle interferenze e a prova di futuro". 6.2 Case avanzate/più grandi (Internet a 10 Gbps, utilizzo intensivo del NAS, più dispositivi 10G, nuova costruzione o ricablaggio completo) → "Cat6a è lo standard consigliato". 6.3 Considerare Cat8 solo in questi rari casi: - Tratti molto brevi ( - Layout simile a un data center domestico - Il budget non è un problema e l'hardware ad alta velocità corrispondente è già in uso 7.Raccomandazioni per l'installazione Per la maggior parte dei progetti residenziali, anche quelli ad alto contenuto tecnologico, Cat6a offre la migliore combinazione di prestazioni, affidabilità, facilità di installazione e valore. Utilizza un cavo solido in rame puro (evita CCA/alluminio rivestito), segui lo standard di terminazione T568-B e testa tutte le corse per garantire stabilità a lungo termine fino al 2030 e oltre.

Nei sistemi fotovoltaici (PV), DC cavi svolgono un ruolo fondamentale nella sicurezza, nell’efficienza e nell’affidabilità a lungo termine del sistema. Selezionare il cavo solare corretto non è quindi solo una scelta di progettazione, ma anche una decisione di conformità e gestione del rischio. Questo articolo fornisce un confronto tecnico tra il moderno cavo solare H1Z2Z2‑K e il precedente tipo PV1‑F ampiamente utilizzato negli impianti fotovoltaici. Riepilogo esecutivo Il cavo solare H1Z2Z2‑K è progettato secondo la norma europea EN 50618 ed è anche tecnicamente allineato con la norma IEC 62930. È stato sviluppato per supportare i moderni sistemi fotovoltaici, in particolare le installazioni a 1500 V CC. I cavi PV1‑F sono generalmente prodotti secondo i requisiti di certificazione TÜV 2 PfG 1169/08.2007 e sono stati originariamente progettati per i precedenti sistemi fotovoltaici da 1000 V CC. Poiché gli impianti solari si sono spostati verso architetture a voltaggio più elevato per ridurre i costi di bilanciamento del sistema (BOS), H1Z2Z2‑K è diventata la soluzione preferita per le nuove installazioni. Principali differenze tecniche 1. Tensione nominale Gli impianti fotovoltaici su scala industriale vengono sempre più costruiti utilizzando sistemi a 1500 V CC perché le stringhe a tensione più elevata riducono i livelli di corrente e quindi diminuiscono l’utilizzo del rame, i costi di installazione e la perdita di potenza. I cavi H1Z2Z2‑K sono generalmente classificati per sistemi fotovoltaici CC da 1,5 kV (con tensioni di progettazione del sistema che spesso consentono fino a circa 1,8 kV in determinate condizioni di test a seconda delle specifiche del produttore). Ciò li rende adatti ai moderni impianti solari ad alta tensione. I cavi PV1‑F sono generalmente progettati per sistemi fotovoltaici fino a 1000 V CC e pertanto potrebbero non soddisfare i requisiti di progettazione dei nuovi sistemi da 1500 V. 2. Materiali isolanti e guaina Entrambi i tipi di cavi utilizzano generalmente materiali isolanti in poliolefina reticolata (spesso abbreviati in XLPO o XLPE). Nella maggior parte dei progetti moderni questi materiali sono privi di alogeni e a basso contenuto di fumi (LSZH), garantendo una migliore sicurezza antincendio e prestazioni ambientali. I cavi H1Z2Z2‑K sono normalmente dotati di isolamento reticolato a doppio strato e guaina appositamente ottimizzati per l'esposizione ai raggi UV a lungo termine, la resistenza all'ozono e gli ambienti esterni difficili. 3. Resistenza all'acqua e protezione ambientale I cavi H1Z2Z2‑K sono progettati con elevati livelli di resistenza ambientale, inclusa una forte protezione contro umidità, radiazioni UV, ozono e agenti atmosferici. Alcuni produttori classificano questi cavi in ​​base agli elevati livelli di resistenza all'acqua definiti negli standard di installazione (come AD7 o AD8 a seconda delle condizioni di test e della documentazione del produttore). In termini pratici, ciò significa che il cavo può tollerare ambienti molto umidi come impianti solari galleggianti o installazioni esposte a pioggia frequente. Tuttavia, le prestazioni di immersione permanente devono essere sempre verificate attraverso la certificazione specifica del produttore e le linee guida di installazione. I cavi PV1‑F garantiscono inoltre una buona durabilità all'esterno, ma in genere hanno margini di prestazione inferiori in ambienti estremamente umidi o meccanicamente impegnativi. 4. Resistenza meccanica e installazione I cavi H1Z2Z2‑K sono progettati con robustezza della guaina e durata meccanica migliorate rispetto ai cavi PV1‑F. Ciò li rende più adatti ad ambienti di installazione esigenti. Anche se si consiglia comunque di utilizzare condutture protettive o passerelle per cavi come procedura ottimale, i cavi H1Z2Z2‑K possono essere installati in determinate condizioni di interrato diretto o in condizioni esterne difficili quando vengono seguite la protezione meccanica appropriata e le normative elettriche locali. I cavi PV1‑F richiedono generalmente condizioni di installazione più controllate e sono meno comunemente utilizzati in layout meccanicamente impegnativi. 5. Prestazioni di temperatura e durata I tipici intervalli di temperatura operativa per i moderni cavi solari vanno da circa -40°C a 90°C in condizioni operative normali, con una tolleranza di temperatura a breve termine più elevata a seconda del design del conduttore e dell'isolamento. I cavi solari progettati secondo gli standard EN 50618 sono generalmente progettati per una durata di servizio di circa 25 anni in condizioni di installazione e funzionamento adeguate, in linea con la durata prevista dei moduli fotovoltaici. Conclusione I cavi PV1‑F hanno svolto un ruolo importante nella prima implementazione del fotovoltaico e rimangono presenti in molti sistemi preesistenti. Tuttavia, i cavi H1Z2Z2‑K sono diventati la soluzione preferita per le moderne installazioni fotovoltaiche grazie alla loro capacità di tensione più elevata, alla migliore resistenza ambientale e alle prestazioni meccaniche più elevate. Per distributori, appaltatori EPC e sviluppatori solari, la specifica dei cavi H1Z2Z2‑K aiuta a garantire la compatibilità con gli attuali progetti di sistemi fotovoltaici e l'affidabilità del progetto a lungo termine.

Durante la selezione o la progettazione dei cavi, ti sei mai sentito confuso da combinazioni di lettere come "YJV", "NA2XY" e "THHN"? Questi codici non sono casuali; sono "carte d'identità tecniche" fondamentali che incapsulano il materiale del conduttore, la struttura dell'isolamento, le prestazioni della guaina e persino lo scenario applicativo. A livello globale, a causa delle differenze nelle tradizioni tecnologiche, nei sistemi standard e nelle esigenze ingegneristiche, sono emerse varie regole di denominazione uniche. Comprendere questi "dialetti tecnici" è fondamentale per garantire un'accurata selezione dei cavi e raggiungere l'allineamento tecnico internazionale nei progetti di ingegneria. 1. Sistema di denominazione mainstream internazionale: "linguaggio tecnico" professionale e basato su scenari 1.1 Sistema cinese (standard GB): rigoroso "metodo logico ingegneristico" gerarchico I modelli di cavi cinesi seguono rigorosamente la regola di codifica gerarchica "conduttore-isolamento-guaina interna-armatura-guaina esterna", che è logicamente chiara, facile da interpretare rapidamente per l'ingegneria e perfettamente adattata alla rete elettrica su larga scala e ai progetti di costruzione. Tipico esempio di decodifica: YJV22-0,6/1kV YJ: isolamento in polietilene reticolato (XLPE) (Y rappresenta XLPE, J è spesso associato a materiali isolanti) V: Guaina in cloruro di polivinile (PVC). 22: Il primo "2" indica la doppia armatura in nastro di acciaio, il secondo "2" indica la guaina esterna in PVC I conduttori in rame vengono solitamente omessi, mentre i conduttori in alluminio sono contrassegnati con "L" (ad esempio, YJLV22) L'immagine sopra mostra chiaramente la tipica struttura in sezione trasversale del cavo della serie YJV: conduttore in rame, isolamento XLPE, riempitivo, guaina in PVC e strato di armatura. 1.2 Sistema Europeo (IEC/VDE): "Metodo di abbreviazione dei materiali" conciso ed efficiente I paesi europei preferiscono utilizzare abbreviazioni dirette dei materiali principali, con codici concisi, e sottolineano la perfetta integrazione con le normative CPR dell’UE. Tipico esempio di decodifica: NA2XY N: Cavo conforme allo standard (Norma) A: Conduttore in alluminio 2X: isolamento in polietilene reticolato (XLPE) (2X è un identificatore specifico per XLPE) Y: Guaina in cloruro di polivinile (PVC) Un altro esempio comune è "H07V-K": H rappresenta lo standard armonizzato, 07 è la tensione nominale di 450/750 V, V è l'isolamento in PVC e K è per il fissaggio del conduttore flessibile. L'immagine sopra mostra una sezione trasversale e uno schema strutturale del cavo NA2XY, una combinazione classica di guaina in PVC isolante XLPE con anima in alluminio. 1.3 Sistema USA (UL/NEC): "Metodo di certificazione funzionale" incentrato sulle prestazioni La denominazione statunitense è più simile a una "etichetta di prestazione di sicurezza", che riflette direttamente indicatori chiave come la resistenza al calore e al fuoco, al servizio delle rigorose normative NEC e del sistema di responsabilità assicurativa. Tipico esempio di decodifica: THHN T: Isolamento termoplastico (solitamente a base di PVC) HH: Grado di resistenza al calore elevato (90 ℃) N: Guaina in nylon Inoltre, vengono indicate anche le classificazioni di resistenza al fuoco (come CM, CMR, CMP), sottolineando l’accesso al mercato e la sicurezza antincendio. L'immagine sopra mostra il tipico metodo di marcatura e la codifica a colori dei cavi THHN, che facilita la rapida identificazione sul posto. 1.4 Medio Oriente e Sud-Est asiatico: aree di pratica dell'"applicazione ibrida" degli standard internazionali I progetti in Medio Oriente (come Arabia Saudita e Iraq) spesso richiedono la doppia conformità con IEC e BS/VDE e hanno requisiti aggiuntivi rigorosi per il ritardo di fiamma e la resistenza alle alte temperature; Il Sud-est asiatico (come Singapore e Vietnam) utilizza IEC come modello (CP5, TCVN, ecc.) e i progetti di fascia alta spesso specificano direttamente IEC/BS, sottolineando in particolare le caratteristiche di bassa emissione di fumi e assenza di alogeni di LSZH. 2. Differenze fondamentali: adattamento preciso agli scenari e agli standard regionali Sistema cinese: al servizio del ritmo ingegneristico dell'"approvvigionamento standardizzato a progettazione rapida", con livelli gerarchici chiari e una facile gestione dei lotti. Sistema europeo: radicato in un mercato unificato e in un allineamento normativo, perseguendo una codifica minimalista. Sistema statunitense: originato dall'assicurazione commerciale e dalla cultura legale, che enfatizza la "prestazione certificabile". Medio Oriente/Sud-est asiatico: un campo di convergenza standard secondo il modello internazionale EPC (ingegneria, approvvigionamento e costruzione), che richiede che i prodotti siano "multi-standardizzati". Tabella di riferimento rapido per la codifica generale dei cavi: 3. Evita errori nella selezione dei cavi: i cavi Huapu forniscono un abbinamento preciso Comprendere la convenzione di denominazione è solo il primo passo. Ancora più importante, si tratta di abbinare il cavo alla tensione del progetto, all'ambiente di installazione, ai requisiti di sicurezza antincendio, al budget e ad altri fattori. Raccomandiamo di dare la priorità ai prodotti che hanno superato test di tipo completi e certificazione di terze parti. Copriamo l'intera gamma di cavi, compresi i fili nudi, cavi di alimentazione , cavi di controllo e cavi speciali. Che si tratti di cavi di alimentazione della serie YJV, cavi di controllo KVV, cavi WDZ-YJY senza alogeni a bassa emissione di fumi, cavi ZR-YJV ritardanti di fiamma o prodotti personalizzati adattati a diverse forme di conduttori (tondi, a ventaglio, ondulati), possiamo soddisfare con precisione le esigenze di vari scenari come l'edilizia, l'industria e le comunicazioni. Niente più preoccupazioni per la scelta dei cavi per i tuoi progetti! Huapu Cables ti aiuta a trovare l'abbinamento perfetto! Fai clic sul collegamento sottostante per ottenere una soluzione di selezione personalizzata e lascia che i cavi professionali proteggano i tuoi progetti.

Nell'ingegneria energetica e nella selezione dei cavi, la forma del conduttore è un fattore critico che influenza le prestazioni del cavo, le dimensioni strutturali e i costi del progetto. Diverse strutture di conduttori presentano variazioni significative nel fattore di riempimento, nel diametro esterno, nell'utilizzo del materiale e nei metodi di installazione. Le forme conduttrici comuni nell'ingegneria attuale includono Conduttori rotondi , Compattato (Settore / Piastrella -a forma di ) Conduttori , e Conduttori profilati (trapezoidali). . Il presente documento analizza sistematicamente tali strutture per fornire un chiaro riferimento ai progettisti e al personale addetto agli acquisti. Io. Perché differenziare le forme dei conduttori? Mentre i conduttori devono principalmente soddisfare i requisiti di sezione trasversale e resistenza, l’ingegneria pratica richiede di più: Lacune strutturali : Nei cavi multipolari, gli spazi tra i conduttori influiscono sulla struttura complessiva. Diametro esterno : La struttura del conduttore influisce direttamente sul diametro complessivo del cavo. Efficienza di installazione : Il diametro esterno determina lo spazio di posa richiesto, la dimensione del condotto e la difficoltà di costruzione. Ottimizzazione della progettazione : La scelta della forma corretta è un metodo chiave per ottimizzare la progettazione strutturale del cavo. Efficienza dei materiali : Per sezioni trasversali medio-grandi, la forma del conduttore è spesso più importante della semplice aggiunta di materiale. II. Conduttori rotondi 1. Costruzione: La forma più comune, costituita da fili tondi intrecciati di rame o alluminio, disponibili in strutture standard intrecciate o rotonde compattate. 2. Vantaggi : Processo di produzione maturo con la più lunga storia di applicazione. Eccellente flessibilità, che facilita la piegatura e l'installazione. Elevata compatibilità con i terminali dei cavi standard. Versatile per vari tipi di cavi. 3. Limitazioni: Gli spazi naturali tra i fili tondi determinano un fattore di riempimento inferiore, con conseguente minore efficienza dello spazio e diametri esterni maggiori nei progetti multi-core. 4. Applicazioni: Sezione trasversale da piccola a grande cavi di alimentazione , cavi per l'edilizia, cavi di controllo/strumentazione e applicazioni ad alta flessibilità. III. Compattato (Settore / Tile-shaped) Conductors 1. Definizione: Conduttori formati pressando fili in sezioni trasversali non circolari per aumentare il fattore di riempimento; comunemente viste come forme di settore o simili a piastrelle. 2. Vantaggi: Fattore di riempimento del conduttore notevolmente più elevato. Riduce efficacemente il diametro esterno complessivo del cavo. Riduce il volume richiesto di materiali isolanti e di guaina. Migliora la compattezza delle strutture di cavi multipolari. Risultato: a parità di sezione questi sono più compatti dei conduttori rotondi. 3. Note applicative: A causa della sezione non circolare, durante la terminazione sono necessari terminali o sagomature specifiche. 4. Applicazioni: Cavi multipolari a bassa tensione, linee principali di distribuzione, cavi con sezioni trasversali di 35 mm² e superiori e progetti elettrici comunali. IV. Conduttori profilati (trapezoidali/sagomati). 1. Costruzione: Conosciuti anche come conduttori trapezoidali, utilizzano trefoli di filo di forma trapezoidale per formare una struttura altamente densa attraverso una pressatura di precisione. 2. Vantaggi: Coefficiente di riempimento del conduttore più elevato. Struttura del cavo più compatta. Ulteriore riduzione del diametro esterno mantenendo inalterate le prestazioni elettriche. Utilizzo ottimizzato del materiale metallico. 3. Applicazioni: Cavi elettrici di sezione medio-grande, potenziamenti della rete urbana, sistemi elettrici industriali e progetti con limiti rigorosi di diametro e peso dei cavi. V. Guida al confronto e alla selezione 1. Tabella comparativa Caratteristica Conduttore rotondo Compattato (Settore) Profilato (trapezoidale) Fattore di riempimento Basso (~75-80%) Alto (~85-90%) Molto alto (> 92%) Diametro esterno Il più grande Piccolo Piccoloest Flessibilità Eccellente Moderato Basso/rigido Valore economico Ideale per piccole sezioni Ideale per cavi multi-core S-M Ideale per progetti critici in termini di spazio 2. Prestazioni elettriche e consigli sulla scelta Norma elettrica : Indipendentemente dalla forma, tutti i conduttori soddisfano i requisiti di resistenza CC (ad esempio, IEC 60228) per una data sezione trasversale. La scelta di un modulo è una scelta di ottimizzazione ingegneristica, non di sicurezza elettrica. Piccole sezioni trasversali : Utilizzare conduttori rotondi per economia e versatilità. Sezioni multicore medio/grandi : Dare priorità ai conduttori compattati (settoriali) per una progettazione matura. Requisiti di spazio rigorosi : Utilizzare conduttori profilati (trapezoidali) per la massima compattezza.
