Un cavo non corrispondente non solo ha prestazioni inferiori, ma fallisce. L'isolamento che non è in grado di gestire la temperatura operativa si degrada nel giro di mesi; un conduttore di dimensioni troppo piccole provoca cadute di tensione che danneggiano le apparecchiature collegate. I cavi per apparecchiature elettriche rappresentano la spina dorsale fisica di ogni circuito di alimentazione e segnale e per scegliere quello giusto è necessario comprendere cosa distingue un tipo da un altro. Cosa sono i cavi per apparecchiature elettriche? I cavi per apparecchiature elettriche sono componenti di collegamento appositamente realizzati che trasmettono potenza e segnali tra dispositivi in ​​ambienti industriali, commerciali e residenziali. A differenza dei cavi per la trasmissione di energia progettati per infrastrutture di rete fissa, i cavi per apparecchiature elettriche sono ottimizzati per flessibilità, gestione precisa del segnale e compatibilità con i dispositivi degli utenti finali, dagli elettrodomestici ai macchinari di fabbrica automatizzati. Sono costituiti da tre strati centrali: un conduttore (rame o alluminio) per il flusso di corrente, uno strato isolante (PVC, XLPE o gomma) per contenere e proteggere il percorso elettrico e una guaina esterna che fornisce protezione meccanica e ambientale. Ciascun livello è specificato per corrispondere alla tensione, alla temperatura e all'ambiente fisico dell'applicazione. Tipi principali e loro applicazioni Le cinque categorie principali di cavi per apparecchiature elettriche svolgono ciascuna funzioni distinte: Cavi da costruzione per cablaggi residenziali e commerciali — Cavi isolati in PVC a conduttore singolo (come il tipo BV, con temperatura nominale di 70°C) utilizzati in installazioni a parete fissa e condutture. Forniscono circuiti di illuminazione, prese e apparecchiature elettriche generali. La costruzione semplice mantiene bassi i costi. Cavi rivestiti per instradamento flessibile di più conduttori — Cavi multipolari con guaina esterna in PVC (ad esempio, tipo RVV), adatti per dispositivi portatili, sistemi di sicurezza e collegamenti di apparecchiature leggere che richiedono una certa flessibilità. Cavi di controllo per l'automazione industriale — I cavi multipolari isolati in plastica (ad esempio, tipo KVV) trasmettono segnali tra PLC, sensori e attuatori. Tipicamente valutato a 450/750 V, con temperature del conduttore fino a 70°C e raggi di curvatura di 6–12D. Cavi per computer per trasmissione di segnali schermati — Cavi schermati con isolamento PE (ad es. DJYPVPR, DJYP3VP3) con tensione nominale 300/500 V, progettati per strumenti elettronici e sistemi di acquisizione dati in cui le interferenze elettromagnetiche devono essere soppresse. Sono disponibili configurazioni di schermatura individuale e complessiva a seconda dei requisiti di reiezione del rumore. Cavi con guaina in gomma per uso mobile ed esterno — Cavi di tipo YC con isolamento in gomma etilene propilene e guaina in elastomero sintetico. Progettato per flessioni ripetute, esposizione all'aperto e sollecitazioni meccaniche: cantieri edili, strumenti portatili e apparecchiature industriali in movimento. Materiale conduttore: rame vs alluminio Il conduttore è il luogo in cui scorre effettivamente la corrente e la scelta tra rame e alluminio determina conduttività, peso, flessibilità e costo. La maggior parte dei cavi per apparecchiature elettriche utilizza conduttori in rame ad elevata purezza: la differenza di prestazioni è sufficientemente significativa da giustificare il sovrapprezzo in quasi tutte le applicazioni delle apparecchiature. Confronto tra conduttori in rame e alluminio per cavi per apparecchiature elettriche Proprietà Conduttore in rame Conduttore in alluminio Conduttività elettrica ~100% IACS ~61% IACS Peso Più pesante ~1/3 più leggero Costo del materiale Più in alto 30–50% in meno Flessibilità Eccellente: adatto per percorsi stretti Meno flessibile, soggetto a screpolature in curva Applicazione tipica Cavi di controllo, cavi per computer, elettrodomestici Linee aeree, trasmissione di potenza a lunga portata Per il cablaggio di controllo, segnale e apparecchiature, dove la flessibilità e le terminazioni affidabili contano, il rame è la scelta standard. I conduttori a base di alluminio sono più adatti per installazioni aeree e a lunga distanza in cui la riduzione del peso ha la priorità sulla flessibilità. Materiali isolanti: PVC, XLPE e gomma Lo strato isolante definisce le prestazioni del cavo. Specificare il materiale sbagliato per un ambiente operativo è una delle cause più comuni di guasto prematuro dei cavi: non è una questione di scorciatoie, ma di utilizzo dello strumento sbagliato. PVC (cloruro di polivinile) — Intervallo operativo tipico da −15°C a 70°C. Conveniente e ampiamente disponibile, adatto alla maggior parte delle applicazioni commerciali e domestiche per interni. Non consigliato per spazi confinati o pubblici perché il PVC emette fumi tossici quando brucia. Utilizzato nella costruzione di cavi, cavi rivestiti e cavi di alimentazione generali. XLPE (polietilene reticolato) — Temperatura di funzionamento continuo fino a 90°C, con tolleranza al cortocircuito fino a 250°C. La rigidità dielettrica e la resistenza all'umidità superiori lo rendono la scelta preferita per le applicazioni industriali più richieste. Più leggero della gomma con migliore stabilità meccanica a lungo termine. Gomma (etilene propilene/elastomero sintetico) — Mantiene un'ottima flessibilità anche a basse temperature e resiste a flessioni ripetute e sollecitazioni meccaniche. Il materiale preferito per apparecchiature portatili, applicazioni edili e qualsiasi cavo che si muove durante il servizio. I cavi rivestiti in gomma sono classificati per queste condizioni in base alla progettazione, non per approssimazione. Standard che contano davvero Le dichiarazioni di conformità sono utili tanto quanto lo standard a cui si fa riferimento. Tre designazioni compaiono più frequentemente nelle specifiche dei cavi per apparecchiature elettriche e ciascuna copre qualcosa di distinto: CEI 60227 — Copre cavi isolati in PVC per tensioni nominali fino a 450/750V. Questo è lo standard di riferimento per i cavi da costruzione e per apparecchiature leggere nella maggior parte dei mercati globali. Prodotti come il tipo BV sono fabbricati secondo questa specifica. IEC 60502-1 per la costruzione e il test dei cavi di alimentazione a bassa tensione — Specifica la costruzione, le dimensioni e i requisiti di prova per i cavi a 1 kV e 3 kV. È il punto di riferimento riconosciuto a livello internazionale per la distribuzione fissa e le installazioni industriali, accettato nei mercati dall'Europa al Sud-Est asiatico. ISO9001 — Si applica al sistema di gestione della qualità del produttore, non al cavo stesso. Conferma che i processi di produzione sono controllati e documentati in modo coerente: un indicatore significativo dell’affidabilità della produzione, ma non un sostituto dei certificati di test a livello di prodotto. Quando si valuta un fornitore, richiedere rapporti di prova che facciano riferimento allo specifico standard IEC e all'anno di edizione (ad esempio, IEC 60227:2007, IEC 60502-1:2021). Un numero di certificato senza un rapporto di prova tracciabile offre una garanzia limitata. La tensione nominale e la sezione trasversale del conduttore devono essere sempre confermate rispetto ai parametri operativi del sistema - non desunto solo dalla descrizione del catalogo. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Nell'evoluzione dei data center globali verso architetture di rete 100G, 400G e 800G, la scelta dei mezzi di cablaggio del livello fisico determina direttamente le prestazioni e il costo totale di proprietà (TCO) dei cluster di elaborazione. All’interno della sequenza della fibra multimodale (MMF) per le interconnessioni a breve distanza, OM4 e OM5 sono attualmente le soluzioni più ampiamente utilizzate e all’avanguardia. Basato su rigorose teorie di fisica ottica e steard internazionali, questo articolo fornisce un riferimento tecnico strutturato per la selezione dei media. 1. Meccanismi fisici fondamentali e caratteristiche della banda larga OM4（Fibra multimodale ottimizzata per laser）： La sua larghezza di banda modale effettiva estremamente elevata è ottimizzata e richiesta esclusivamente per una singola lunghezza d'onda di 850 nm (raggiungendo 4700 MHz·km). Poiché la dispersione modale aumenta notevolmente quando si devia dalla lunghezza d'onda di 850 nm, OM4 deve fare molto affidamento sulla Ottica parallela meccanismo, aumentando linearmente il numero di canali in fibra, per ottenere velocità di trasmissione dati più elevate. OM5（Fibra multimodale a banda larga, WBMMF）： Senza compromettere le prestazioni a 850 nm, impone inoltre una larghezza di banda minima di 2470 MHz·km alla lunghezza d'onda di 953 nm. Questo design appiattito a dispersione è progettato specificatamente per Multiplexing a divisione di lunghezza d'onda a onde corte (SWDM) and Bidirezionale (BiDi) trasmissione, consentendo la trasmissione senza perdite di 4 lunghezze d'onda simultaneamente all'interno di una singola fibra, ottenendo una riduzione fisica fino al 75% nel numero di fibre. 2. Principali specifiche tecniche e identificazioni Indicatori tecnici chiave Fibra OM4/OM4 Fibra OM5/OM5 (WBMMF) Standard internazionali TIA-492AAAD TIA-492AAAE, IEC 60793-2-10 Colore giacca (TIA-598-C) Acqua/Erika Viola Verde lime Sorgente luminosa ottimizzata per il core VCSEL da 850 nm VCSEL/SWDM 850nm-953nm Larghezza di banda EMB 850 nm/EMB 850 nm 4700 MHz·km 4700 MHz·km Larghezza di banda EMB 953 nm/EMB 953 nm (Non definito) 2470 MHz·km 3. Limiti della distanza di trasmissione (basati sui protocolli di rete) Con diverse velocità Ethernet e tecnologie di modulazione, le prestazioni di trasmissione di entrambe le fibre mostrano differenze altamente specifiche dello scenario. Parallelo a lunghezza d'onda singola da 10G a 100G (ad esempio, 100GBASE-SR4): Le distanze massime di trasmissione sia per OM4 che per OM5 sono identiche, limitate a 100 metri. L'implementazione di OM5 in questo scenario standard tradizionale non fornisce alcun vantaggio tecnico sostanziale. Multiplexing a lunghezza d'onda multipla 100G (ad esempio, 100G SWDM4 / 100G SRBD): Di fronte a segnali a lunga lunghezza d'onda, OM4 è limitato a 100 metri a causa del collasso della larghezza di banda, mentre OM5 estende con successo il limite a 150 metri facendo affidamento sulle sue capacità di compensazione della banda larga. Era 400G e 800G (modulazione PAM4): Sotto il parallelo a singola lunghezza d'onda SR8 protocollo, i limiti fisici sono fortemente compressi, riducendo le distanze sia OM4 che OM5 nell'intervallo di 50-100 metri. Tuttavia, con il multiplexing a doppia lunghezza d'onda 400GBASE-SR4.2 protocollo, OM4 è limitato a 100 metri, mentre OM5 non solo riporta la distanza utilizzabile a 150 metri, ma dimezza anche i requisiti dei conduttori del cavo portandoli a 8 conduttori. 3. TCO e raccomandazioni per l'implementazione della progettazione l Attenersi alla zona costo-efficacia OM4 (standard a breve portata) Per la maggior parte dei data center aziendali convenzionali e delle topologie di rete spine-leaf rigorosamente inferiori a 100 metri, l'adozione dell'approccio "cavo a nastro OM4 per transceiver SR4/SR8 a basso costo" produce un CAPEX iniziale significativamente inferiore rispetto alla soluzione WDM OM5, rendendola la scelta TCO ottimale. Inoltre, l'architettura parallela di OM4 supporta perfettamente i requisiti di switch Port Breakout. l Utilizza OM5 per scoperte strategiche (aggiornamenti ad alta densità e legacy) OM5 offre un ROI eccezionalmente elevato in due scenari rigidi: in primo luogo, aggiornamenti intergenerazionali senza cavi per reti preesistenti, utilizzando fibre duplex e moduli SWDM4 per ottenere incrementi di capacità, evitando costi astronomici di ricablaggio. In secondo luogo, cluster di elaborazione IA ad alta densità, che riducono l'ingombro del cavo backbone da 4 a 8 volte, liberano spazio prezioso sul rack, sbloccano il flusso d'aria dei server e riducono drasticamente l'OPEX. Domande frequenti D: Nelle reti ad alta densità ToR, l'OM5 abbinato ai ricetrasmettitori SWDM può ottenere il Port Breakout per connettere più server indipendenti? R: No. La tecnologia WDM multiplexa più lunghezze d'onda nella stessa fibra fisica, che non può essere demultiplexata passivamente su server in posizioni fisiche diverse. Se è necessaria l'interruzione delle porte ad alta densità, la tradizionale fibra parallela OM4 rimane l'unica soluzione praticabile. D: Perché gli standard impongono di cambiare il colore della giacca esterna dell'OM5 in verde lime? R: Nelle sale server ad alta densità che ospitano decine di migliaia di cavi di connessione, il verde lime altamente riconoscibile garantisce che il personale operativo possa distinguerlo rigorosamente dal colore acqua di OM3/OM4, riducendo significativamente i tempi di tracciamento dei cavi e il rischio di interruzioni accidentali dell'attività. D: OM5 è obbligatorio quando si distribuisce Ethernet ad altissima velocità 400G o 800G? R: Non obbligatorio. Dipende dal percorso tecnologico del ricetrasmettitore. Con i protocolli SR8 impilati a canale singolo, le distanze sia OM4 che OM5 si riducono a 50-100 metri. Solo quando si utilizzano protocolli bidirezionali multi-lunghezza d'onda come SR4.2 si attiva il vantaggio della banda larga di OM5, ottenendo una portata extra del 50% rispetto a OM4.

Le moderne case intelligenti si sono evolute da singoli dispositivi a un profondo coordinamento dell’ecosistema dell’intera casa. L'architettura di cablaggio sottostante del sistema di illuminazione determina la stabilità, la scalabilità e la sicurezza della rete. Errori di cablaggio possono facilmente comportare in seguito enormi costi di manutenzione. Questo articolo fornisce un'analisi approfondita delle linee guida per il cablaggio dell'illuminazione intelligente basate sulla logica ingegneristica reale e sugli standard elettrici internazionali. 1.Protocolli di comunicazione e architettura della topologia KNX e isolamento fisico Nell'illuminazione intelligente di livello infrastrutturale, KNX utilizza un cavo twistato verde dedicato, isolando fisicamente completamente la trasmissione dei dati dalla rete elettrica 220V. La sua architettura decentralizzata significa che non esiste un unico host centrale; nessun guasto di un singolo nodo paralizzerà l'intera rete, offrendo un'affidabilità estremamente elevata. Protocollo digitale DALI Rispetto ai problemi di caduta di tensione e sfarfallio comuni nel dimmer analogico da 0-10 V, il protocollo DALI è una vera comunicazione digitale bidirezionale. Secondo lo standard IEC 62386-101, la caduta di tensione CC tra due dispositivi qualsiasi sul bus DALI non deve superare 2 V CC e la distanza massima dall'alimentatore non deve superare i 300 metri. 2. Specifiche principali per il cablaggio ad alta tensione Abbandonare completamente il cablaggio "Nessun neutro". Gli interruttori tradizionali controllano solo il cavo sotto tensione. Se un interruttore intelligente non dispone di un filo neutro, deve fare affidamento su un meccanismo di alimentazione in standby "nessun neutro" compromesso, che provoca fenomeni fatali e periodici di "sfarfallio" dei LED o di "luce fantasma". Inoltre, i carichi massimi "senza neutro" sono generalmente limitati a circa 800 watt, molto al di sotto dei 2500 watt degli interruttori standard con fase neutra. Nei progetti nuovi o di ristrutturazione, è necessario installare un filo neutro indipendente in tutte le scatole di giunzione . Scatole di giunzione profonde 60 mm I pannelli intelligenti generano una quantità significativa di calore durante il funzionamento a pieno carico e devono ospitare più terminali di cablaggio. Le tradizionali scatole da 50 mm causano facilmente danni all'isolamento sotto pressione, causando potenzialmente interruzioni termiche o incendi. Si consiglia vivamente di utilizzare rigorosamente scatole in PVC di grande capacità e profondità 60 mm che soddisfano la più alta certificazione ignifuga UL 94 V-0. Vietare severamente i neutrali condivisi Mischiare fili neutri provenienti da circuiti diversi può far sì che il neutro apparentemente sicuro porti una tensione di ritorno letale se un interruttore viene erroneamente attivato durante la manutenzione, provocando gravi scosse elettriche. Inoltre, provoca un grave squilibrio di corrente, provocando frequenti interventi dell'interruttore di protezione dalle perdite della scatola di distribuzione, paralizzando il sistema intelligente. 3. Tecnologia del driver CC a bassa tensione Tensione costante (CV): Adatto per strisce LED flessibili, utilizzando un'architettura di cablaggio parallelo. Vantaggio: supporta il taglio e la giunzione casuali in loco; Svantaggio: fortemente limitato dalla caduta di tensione di linea, che rende l'estremità delle strisce lunghe opaca e gialla. Corrente costante (CC): Adatto per faretti antiabbagliamento ad alta potenza, che richiedono il collegamento fisico in serie. Previene completamente i guasti dovuti all'instabilità termica dei LED ed elimina l'impatto delle cadute di tensione a lunga distanza a livello fisico, garantendo un'assoluta uniformità della luminosità da un capo all'altro. 4.Controllo dei deadlock e della modalità disaccoppiata Quando un utente preme un interruttore fisico a parete intelligente per interrompere l'alimentazione, il chip di comunicazione integrato nella lampadina intelligente RGBW del soffitto perde immediatamente energia e viene forzato offline. Ciò fa sì che l'app mobile o l'assistente vocale perdano completamente il controllo e possono persino causare il collasso continuo della topologia della rete mesh wireless dell'intera casa. Soluzione definitiva: disaccoppiamento software Forza l'abilitazione della "Modalità distaccata" nel backend del dispositivo. Il relè fisico che controlla l'alta tensione all'interno dell'interruttore è permanentemente bloccato nello stato di conduzione "chiuso", garantendo che l'alimentazione non venga mai interrotta. Le azioni fisiche dei pulsanti vengono convertite in puri comandi digitali inviati al cervello del sistema. Questa soluzione "sempre attiva" richiede etichette di avvertenza ben visibili sulla scatola di distribuzione per evitare scosse elettriche accidentali durante la sostituzione della lampadina. Domande frequenti D1: I cavi di segnale a bassa tensione e le linee elettriche ad alta tensione possono condividere lo stesso condotto? R: Assolutamente no. Il campo magnetico alternato e i picchi transitori di alta tensione causano gravi interferenze elettromagnetiche (EMI), che portano direttamente alla perdita di pacchetti di dati o al guasto del controllo nella rete a bassa tensione. Gli standard internazionali impongono una distanza parallela minima di 30 cm (12 pollici); se l'attraversamento è inevitabile, devono incrociarsi perpendicolarmente con un angolo di 90 gradi. D2: Perché i downlight LED intelligenti sfarfallano leggermente anche dopo essere stati spenti? R: Ciò è solitamente dovuto a interruttori intelligenti "non neutri" compromessi. Nello stato spento, utilizzano un circuito di bypass per assorbire una piccola corrente attraverso la lampadina per l'alimentazione. Le cariche si accumulano nel condensatore LED fino alla soglia di conduzione, emettono luce e quindi si spengono, ripetendosi per formare un fenomeno di sfarfallio o "luce fantasma". D3: Qual è il rischio maggiore per la sicurezza quando si acquistano oltre confine o si utilizzano moduli relè economici? R: Mancato ottenimento delle certificazioni di sicurezza previste dalla legge locale (come IEC/CE, UL, CCC) o mancata corrispondenza della sezione del cavo con la corrente nominale. Se un modulo a bassa corrente è collegato a un carico ad alta potenza, i contatti si surriscaldano e si ossidano rapidamente, accelerando l'invecchiamento termico e la disintegrazione dei materiali isolanti, causando infine la bruciatura delle apparecchiature o addirittura incendi.

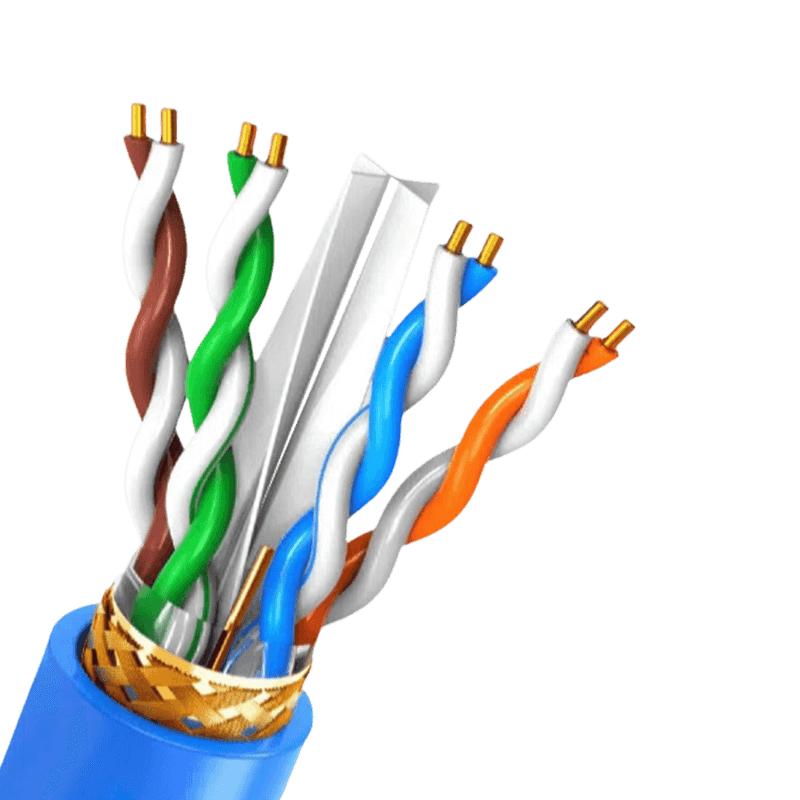

Scegliere il giusto cavi di comunicazione riguardano fondamentalmente il bilanciamento della velocità dei dati, della distanza e delle interferenze ambientali. Il punto più critico è questo I cavi schermati a doppino intrecciato (STP) e i cavi in fibra ottica offrono la massima integrità dei dati in ambienti elettricamente rumorosi , mentre il doppino intrecciato non schermato (UTP) rimane una soluzione economicamente vantaggiosa per le reti aziendali standard. La perdita di segnale e la diafonia sono i principali nemici di una trasmissione dati affidabile e la corretta selezione del conduttore determina direttamente i risultati delle prestazioni. Il ruolo critico del materiale conduttore Il materiale utilizzato per i conduttori è il punto di partenza per le prestazioni di qualsiasi cavo. Sebbene il rame sia lo standard, il tipo specifico di rame definisce la conduttività e la durabilità fisica. Rame nudo: Offre la massima conduttività e flessibilità. È il punto di riferimento per la trasmissione di dati a lunga distanza grazie alla sua bassa resistenza, che riduce al minimo la caduta di tensione e il degrado del segnale su percorsi prolungati. Rame stagnato: Un'alternativa pratica dove l'ossidazione è una minaccia. Il rivestimento in stagno protegge il nucleo in rame ma aumenta leggermente la resistenza. Questo materiale è spesso indicato in ambienti industriali o ambienti ad elevata umidità perché impedisce la corrosione del conduttore, che può creare un punto di guasto che degrada i segnali. Alluminio rivestito in rame (CCA): Un’opzione di bilancio che comporta rischi significativi. I conduttori CCA hanno una maggiore resistenza CC, con conseguente maggiore attenuazione del segnale. Soffrono inoltre di scarsa flessibilità e tendono a rompersi sotto stress meccanico. Le installazioni che utilizzano CCA per dati ad alta frequenza registrano spesso prestazioni irregolari e interruzioni della connessione. Configurazioni di schermatura per l'integrità del segnale Schermatura e schermatura non sono termini intercambiabili. Ciascuna configurazione risolve un tipo specifico di interferenza elettromagnetica (EMI) e di radiofrequenza (RFI). Scegliere la schermatura sbagliata per un ambiente pieno di motori, generatori o luci fluorescenti può paralizzare una rete. Tipo di schermatura Struttura del progetto Applicazione primaria F/UTP (Lamina) Avvolgimento complessivo in foglio di alluminio singolo Protegge dalle interferenze elettromagnetiche ad alta frequenza nel condotto S/FTP (treccia e lamina) Treccia complessiva più lamina individuale per paio Massima sicurezza per data center e velocità 10G SF/UTP (treccia e lamina) Doppia schermatura generale con treccia e lamina Ambienti industriali difficili con EMI a bassa frequenza Confronto tra progetti di schermatura comuni e relativi casi d'uso ottimali. Per installazioni parallele a linee elettriche, la lamina fornisce la copertura necessaria. Tuttavia, per la flessibilità e la reiezione del rumore a bassa frequenza, una treccia è essenziale. Una messa a terra inadeguata nel punto terminale rende la maggior parte degli schermi completamente inefficaci, trasformandoli in un'antenna anziché in una barriera. Materiali della giacca e valutazioni di sicurezza antincendio La guaina esterna fa molto di più che tenere insieme i conduttori. La sua composizione determina dove il cavo può essere installato legalmente e in sicurezza secondo le norme antincendio. L'utilizzo di un rivestimento di bassa qualità in uno spazio di trattamento dell'aria in plenum può produrre fumo tossico e causare una rapida diffusione della fiamma. Plenum (CMP): Costruito in PVC a bassa emissione di fumi o polimeri fluorurati. I cavi certificati Plenum sono obbligatori nei pavimenti sopraelevati e nelle aree con circolazione d'aria forzata perché resistono alla combustione ed emettono una quantità minima di alogeni tossici quando esposti al fuoco. Alzata (CMR): Progettato per impedire al fuoco di spostarsi verticalmente tra i piani. Questi rivestimenti sono generalmente a base di PVC e forniscono un'affidabile funzione di blocco del fuoco negli spazi non plenum. LSZH (zero alogeni a bassa emissione di fumi): Richiesto in spazi scarsamente ventilati come sottomarini, tunnel e archivi di dati. Quando brucia, la giacca rilascia vapore acqueo anziché acido cloridrico corrosivo, proteggendo contemporaneamente i polmoni umani e le apparecchiature elettroniche sensibili. Valutazioni di categoria e capacità di larghezza di banda La classificazione "Cat" stampigliata su un cavo in rame definisce la larghezza di banda di frequenza che può trasportare senza fallire un test di diafonia. Una discrepanza tra la classificazione del cavo e l'hardware di rete viola direttamente gli standard del canale, causando ritrasmissioni che dimezzano il throughput effettivo. Costruzione fisica per le alte frequenze I cavi di qualità superiore come Cat6A spesso presentano una spline fisica incrociata che isola i quattro doppini intrecciati. Questa costruzione mantiene la geometria della torsione sotto stress meccanico. Senza una spline o una torsione stretta per il rifiuto dell'alien crosstalk, l'accoppiamento del segnale avviene tra cavi adiacenti in grandi passerelle, causando la perdita di pacchetti a velocità superiori a 1 Gigabit al secondo. Conduttori solidi e a treccia La scelta tra rame solido e flessibile è dettata dalla distanza e dalla flessibilità piuttosto che dalla semplice qualità del segnale. I conduttori solidi hanno una perdita di inserzione inferiore , rendendoli l'unica scelta per collegamenti permanenti che si estendono su 90 metri o più. I conduttori a trefoli, sebbene più flessibili, presentano un'attenuazione superiore dal 20% al 50% per metro. Ciò rende i cavi patch intrecciati ideali per collegamenti brevi di apparecchiature vicino al rack, ma fonte di guasti se utilizzati per cablare un edificio. Trasmissione in fibra ottica: distanza senza interferenze Quando la distanza supera i 100 metri o i dati attraversano zone con forti interferenze in radiofrequenza, il rame diventa un problema. I cavi in ​​fibra ottica risolvono questi problemi intrinsecamente. In un tipico centro di controllo motori industriali, i cavi in ​​rame possono agire come un'antenna parassita, inducendo tensioni che friggono i ricevitori endpoint. Le fibre di vetro, al contrario, trasmettono fotoni, non elettroni, rendendole immuni ai circuiti di terra e ai picchi di tensione. Multimodale e monomodale La distinzione fondamentale risiede nel diametro del nucleo e nella propagazione della luce. La fibra multimodale, che utilizza un laser a emissione superficiale a cavità verticale da 850 nm, soffre di dispersione modale che limita la distanza effettiva a circa 550 metri per 10 Gigabit Ethernet. La fibra monomodale, con un core da 9 micron e laser da 1310 nm o 1550 nm, supporta distanze superiori a 40 chilometri. Il compromesso in termini di costi è cambiato in modo significativo: le nuove fibre multimodali a banda larga gestiscono in modo efficiente i collegamenti dei data center a breve distanza, ma il vetro monomodale è ora preferito per le dorsali dei campus per una crescita della larghezza di banda a prova di futuro senza sostituire l’impianto fisico. Le pratiche di installazione influiscono sulle prestazioni Le specifiche prestazionali dei cavi sono valide solo se le tecniche di installazione preservano la geometria fisica dei conduttori. Un cavo tirato con forza eccessiva allungherà le coppie di rame, alterando l'impedenza e creando una perdita di ritorno. Attorcigliamenti e piegature strette, soprattutto nei doppini intrecciati non schermati, modificano la spaziatura tra i conduttori e la velocità di torsione, il che aumenta direttamente la diafonia nel punto della deformazione. Altrettanto importante è il percorso dei cavi. L'attraversamento di reattori luminosi fluorescenti a distanze parallele ravvicinate induce rumore di tensione sulle coppie. Negli ambienti ad alta tensione, tenere i cavi di comunicazione ad almeno 12 pollici di distanza dai circuiti di alimentazione impedisce l'accoppiamento induttivo. Per la fibra, il problema principale dell'installazione è il superamento del raggio di curvatura minimo. Una piega netta di 90 gradi in una fibra di vetro crea una microfrattura o una condizione in cui la luce fuoriesce dall'interfaccia nucleo-rivestimento, generando una perdita non recuperabile che rende il collegamento invisibile alle apparecchiature di test.

Panoramica Spinta dalla crescita esponenziale dell’infrastruttura digitale, la selezione dei materiali dei cavi ora coinvolge strettamente la tossicologia ambientale e il costo totale di proprietà (TCO). La transizione dal cloruro di polivinile (PVC) all'LSZH (Low Smoke Zero Halogen) è una tendenza ingegneristica irreversibile. 1. Dati microchimici e di produzione Cloruro di polivinile (PVC): Il polimero contiene circa il 56% di cloro e si basa sulla cattura chimica dei radicali liberi per la resistenza alla fiamma. L'estrusione avviene ad una temperatura altamente efficiente compresa tra 70°C e 90°C, ma le formule devono utilizzare metalli pesanti e plastificanti per garantire flessibilità. Basso contenuto di fumi e zero alogeni (LSZH): Utilizza poliolefine prive di alogeni (XLPE, PP, EVA) con una percentuale compresa tra il 50% e il 70% di ritardanti di fiamma minerali come ATH. Poiché l'ATH si decompone a circa 200°C, la produzione richiede un rigoroso controllo della temperatura e un'estrusione a bassa velocità e a coppia elevata. 2. Comportamento al fuoco e corrosione secondaria Il rischio PVC: Sotto stress termico, il PVC rilascia fino al 28% di gas tossico HCl. Questo gas si mescola con l'umidità per formare aerosol di acido cloridrico, causando una catastrofica "corrosione secondaria" alle schede madri dei server sensibili. Genera fumo nero denso (densità >400%) e rischia di sintetizzare diossine altamente tossiche (POP) durante la combustione a bassa temperatura (80°C-230°C). Il vantaggio LSZH: LSZH controlla le emissioni di HCl rigorosamente al di sotto dello 0,5% e si affida a reazioni fisiche endotermiche per rilasciare vapore acqueo. Ciò riduce la densità del fumo di oltre l’80%, elimina completamente la corrosione acida e presenta un rischio pari a zero di generazione di diossina. 3. Paradosso LCA e impronta di carbonio Il paradosso dell’impronta di carbonio: Il PVC tradizionale ha un’impronta di carbonio dalla culla alla tomba di ~7,83 kg CO2-eq/kg. Sorprendentemente, il tradizionale LSZH a base fossile può superare questo limite a causa dell’enorme energia richiesta per l’estrazione del 70% di riempitivi minerali e per l’estrusione complessa. La soluzione a base biologica: LSZH di prossima generazione elimina questo paradosso. Utilizzando olio di ricino rinnovabile al 100% (PA11) ed energia verde, l'impronta viene drasticamente compressa a 1,3 kg di CO2-eq/kg, raggiungendo veri obiettivi Net-Zero. 4. Normative ed economia del TCO Scadenze per la conformità: La RoHS 3 limita rigorosamente il piombo ( Analisi del TCO: I cavi LSZH comportano un sovrapprezzo unitario dal 15% al 30%. Tuttavia, i cavi rappresentano Domande frequenti D1: Perché l'LSZH è meccanicamente più difficile da riciclare rispetto al PVC? A : Il rapporto del riempitivo minerale del 70% di LSZH distrugge la fluidità della fusione del polimero. Inoltre, l'LSZH di fascia alta utilizza spesso la reticolazione con fascio di elettroni o silano, trasformandolo in un materiale termoindurente con una rete 3D che non può essere semplicemente rifusa. Q2: Sono previste nuove leggi sull'etichettatura del PVC riciclato? A : Sì. Entro maggio 2026, le direttive UE impongono che il PVC rigido riciclato contenente ≥0,1% di piombo debba riportare etichette di avvertenza altamente visibili e il suo utilizzo finale sarà severamente limitato.
