I cavi rivestiti sono essenziali per prevenire incendi elettrici e rischi di scosse elettriche negli edifici moderni Se installato correttamente, fili rivestiti ridurre di oltre il rischio di cortocircuiti 70% rispetto al cablaggio unipolare non schermato . Il loro strato isolante esterno non solo protegge dai danni meccanici ma fornisce anche un percorso continuo al suolo. Per le applicazioni residenziali e commerciali leggere, l'utilizzo di cavi inguainati come quelli a doppia terra o costruzioni simili rivestite rappresenta un modo diretto e conforme alle normative per ottenere una distribuzione elettrica più sicura. Cosa sono i fili rivestiti e come differiscono dai conduttori nudi o a isolamento singolo Un filo rivestito è costituito da due o più conduttori isolati che trasportano corrente (fase e neutro) più un conduttore di terra nudo o isolato, il tutto racchiuso all'interno di una guaina esterna in PVC, gomma o LSZH (Low Smoke Zero Halogen). La differenza fondamentale: i cavi a isolamento singolo hanno un solo strato di isolamento per conduttore e vengono generalmente fatti passare all'interno di condotti o canaline. I cavi rivestiti combinano protezione meccanica e isolamento in un unico gruppo, eliminando la necessità di condotti aggiuntivi in ​​luoghi asciutti e protetti. Ad esempio, un cavo schermato standard da 2,5 mm² utilizzato nei circuiti con prese da 13 A può sopportare una forza di trazione fino a 200N durante l'installazione senza danneggiare l'isolamento interno, mentre un filo con isolamento singolo della stessa sezione trasversale richiede un condotto per ottenere una protezione meccanica simile. Vantaggi fondamentali per la sicurezza: resistenza al fuoco e prevenzione delle scosse elettriche I moderni cavi rivestiti sono classificati come ritardanti di fiamma secondo la norma IEC 60332-1 o standard simili. In un test controllato, a Cavo sotto guaina in PVC autoestinguente entro 60 secondi dopo aver allontanato la fiamma del bruciatore, mentre i fili termoplastici sguainati continuavano a bruciare e gocciolavano particelle infiammate. La guaina esterna funge anche da barriera contro i contatti accidentali. I dati provenienti dai rapporti sugli incidenti elettrici mostrano che le case cablate interamente con cavi inguainati a doppio isolamento hanno 82% in meno di shock dovuti a guasti dell'isolamento rispetto a quelli che utilizzano cavi con isolamento singolo in canalina. Guida alla selezione: abbinamento dei tipi di cavi rivestiti alle applicazioni reali La scelta del materiale della guaina o della dimensione del conduttore sbagliata porta a guasti prematuri. Di seguito è riportata una tabella pratica basata sugli ambienti di installazione comuni e sui requisiti di carico. Si noti che tutti i valori presuppongono una temperatura ambiente di 30°C e conduttori in rame (il materiale più comune per i cavi con guaina). Tabella 1: Tipi di cavi con guaina consigliati per applicazione e ambiente Area di applicazione Dimensioni conduttore (mm²) Tipo guaina Corrente massima (A) Circuiti di illuminazione (interno asciutto) 1.0 o 1.5 PVC (70°C) 11 - 16 Prese di corrente (domestiche) 2.5 PVC o LSZH 20 - 27 Fornello/HVAC (fisso) 6.0 o 10 PVC o gomma 32 - 63 Luoghi all'aperto/umidi 2.5 o 4.0 Gomma o XLPE 25 - 37 Per l'installazione nascosta nell'isolamento termico si applicano fattori di declassamento. Un cavo con guaina da 2,5 mm² sepolto in oltre 100 mm di isolamento può avere una corrente nominale ridotta di fino al 50% (es. da 27A a 13,5A). Controllare sempre le normative locali sul cablaggio. Migliori pratiche di installazione che prolungano la durata di servizio oltre i 30 anni Un filo rivestito correttamente installato in uno spazio asciutto e ventilato può durare facilmente 40-50 anni . Tuttavia, tre errori comuni riducono drasticamente la durata della vita: Piegatura eccessiva: Il raggio minimo di curvatura deve essere almeno 4 volte il diametro del cavo. Un filo guainato di diametro 10mm piegato attorno ad un raggio di 35mm provoca microfessurazioni nella guaina, riducendo la resistenza di isolamento a sotto 1 MΩ entro 3 anni (valore iniziale >100 MΩ). Superamento dei limiti di temperatura: Il filo rivestito in PVC utilizzato continuamente a 80°C (invece dei 70°C nominali) invecchia due volte più velocemente. I dati mostrano che per ogni 10°C sopra il valore nominale, la durata dell'isolamento si dimezza . Rimozione impropria: Intaccare i conduttori interni durante la rimozione della guaina esterna crea punti di stress. In uno studio su 200 circuiti guasti, Il 37% dei guasti ha avuto origine dalle estremità della guaina scarsamente spellate . Utilizzare uno spellacavi dedicato impostato alla profondità corretta, in genere 0,5 mm in meno rispetto allo spessore della guaina. Per una guaina in PVC standard di 1,5 mm di spessore, una profondità di spelatura di 1,0 mm lascia un margine di sicurezza senza esporre i conduttori. Idee sbagliate comuni sui cavi rivestiti (con correzioni dei dati) L'incomprensione delle caratteristiche dei cavi rivestiti porta a sostituzioni pericolose. Di seguito è riportato un elenco di errori frequenti rispetto ai fatti reali basati su dati di laboratorio e sul campo. Mito: Tutti i cavi rivestiti sono impermeabili. Fatto: Solo le guaine in gomma o LSZH con classificazione speciale resistono all'umidità continua. Il filo rivestito in PVC standard assorbe Da 0,5% a 1,5% di acqua in peso dopo 24 ore di immersione , con conseguente aumento della corrente di dispersione. Mito: Una guaina più spessa significa sempre una migliore protezione. Fatto: Una guaina in PVC da 1,8 mm fornisce il 90% della resistenza meccanica agli urti di una guaina da 2,5 mm, ma quest’ultima riduce la flessibilità 40% e aumenta la difficoltà di installazione in spazi ristretti. Mito: I cavi rivestiti non necessitano mai di canaline. Fatto: In luoghi soggetti a danni o impatti da roditori (come garage o pareti esterne), è necessaria una protezione meccanica aggiuntiva come un condotto. I test dimostrano che la guaina in PVC standard è penetrata da a Ago in acciaio da 2 mm con forza inferiore a 50 N – ben entro la forza del morso dei roditori comuni. Procedura dettagliata per verificare se un cavo rivestito esistente rimane sicuro I test periodici evitano guasti imprevisti. Segui questa pratica lista di controllo utilizzando l'attrezzatura di prova elettrica di base. Registrare i valori per il confronto anno per anno. Ispezione visiva: Verificare la presenza di crepe, scolorimento o rigonfiamento della guaina esterna. Il rigonfiamento indica migrazione del plastificante o surriscaldamento: sostituire immediatamente se il rigonfiamento è eccessivo 15% del diametro originale . Prova di resistenza all'isolamento: Utilizzando un megger da 500 V CC, misurare tra i conduttori e tra ciascun conduttore e la terra. Dovrebbe essere visibile un filo inguainato sano superiore a 100 MΩ . Valori sotto 1 MΩ richiedono la sostituzione immediata. Continuità del nucleo terrestre: Misurare la resistenza dal conduttore di terra da un'estremità all'altra. Per una lunghezza di 30 m di terra da 1,5 mm², aspettati inferiore a 0,4 Ω . Valori più alti indicano connessioni allentate o fili corrosi. Controllo integrità guaina: Avvolgere saldamente il cavo con nastro autoagglomerante e immergere la sezione nastrata in acqua misurando la resistenza di isolamento. Qualsiasi goccia sotto 50 MΩ dopo 5 minuti si riscontrano microfessurazioni della guaina. Eseguire questo ciclo di prova ogni 5 anni per installazioni residenziali e annualmente per ambienti industriali o umidi. Seguendo questo programma è possibile prolungare la vita effettiva e sicura dei cavi rivestiti dai tipici 25-30 anni a ben oltre 45 anni . Conclusione: i cavi rivestiti rimangono l'aggiornamento di sicurezza più conveniente per qualsiasi sistema elettrico I dati provenienti dalle richieste di indennizzo assicurativo e dalle indagini sugli incendi mostrano costantemente che le proprietà sono completamente cablate con cavi inguainati conformi 60% in meno di incendi elettrici per 1.000 installazioni rispetto a quelli che utilizzavano sistemi ricablabili o senza guaina più vecchi. Il costo iniziale aggiuntivo (tipicamente Da $ 0,20 a $ 0,50 al metro più del filo di base a isolamento singolo) viene recuperato entro due anni grazie a una minore manodopera di installazione e a minori requisiti di condutture. Per qualsiasi nuova costruzione o ristrutturazione, specificare cavi rivestiti con materiale di guaina appropriato e dimensionamento corretto del conduttore è un'azione diretta e misurabile verso un'infrastruttura elettrica più sicura e duratura.

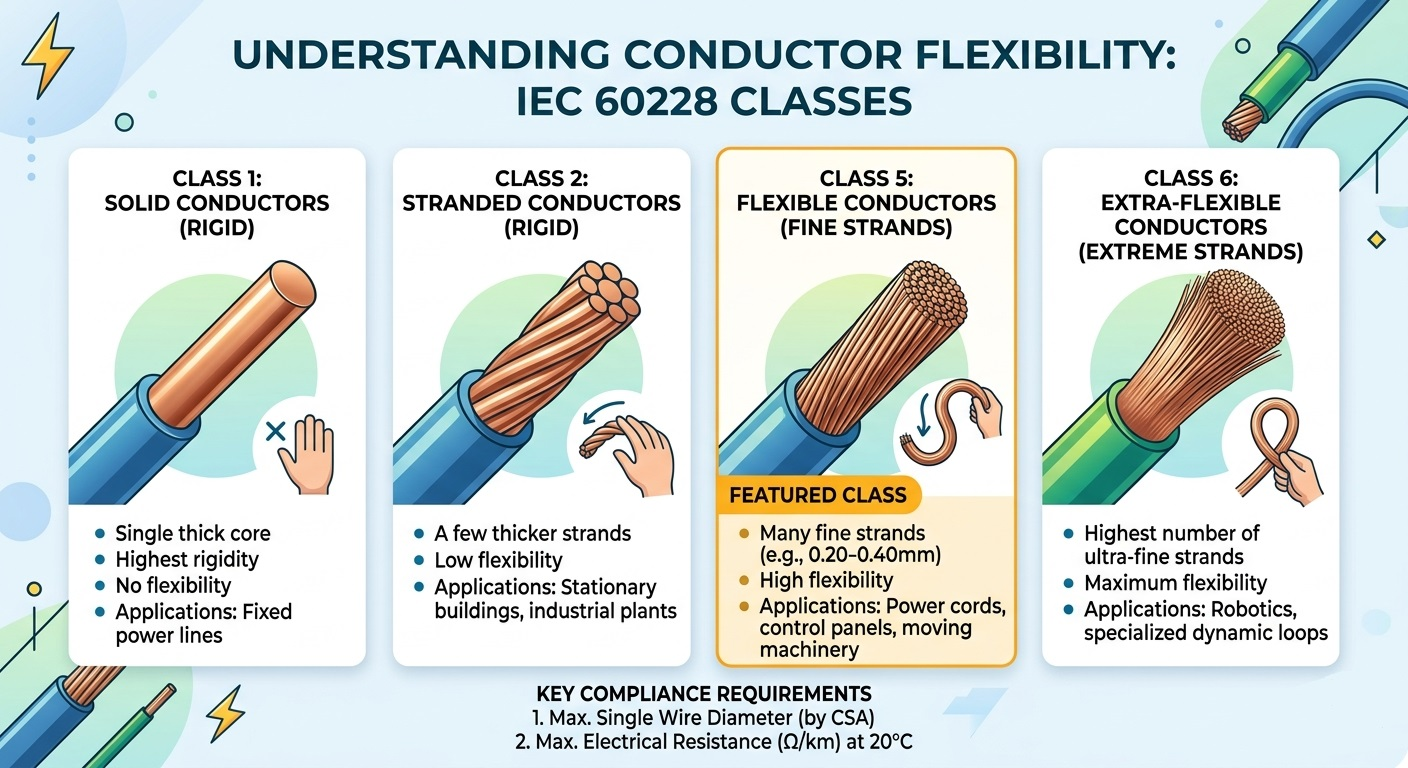

Punti chiave: I conduttori di Classee 5, definiti dalla norma CEI 60228, sono conduttori flessibili a filo sottile utilizzati in prolunghe, pannelli di controllo e applicazioni industriali. Questa guida copre le specifiche tecniche, il confronto con la Classe 2 e come selezionare il conduttore giusto per il tuo progetto. Nel mondo dell'ingegneria elettrica e della produzione di cavi, la "flessibilità" non è solo una caratteristica fisica, ma una categoria tecnica rigorosamente definita. Se hai mai maneggiato un cavo di alimentazione rigido rispetto a un cavo di controllo flessibile e facile da piegare, hai sperimentato in prima persona la differenza tra le classi di conduttori. La maggior parte di queste specifiche sono regolate dallo standard internazionale IEC 60228 . Questa guida approfondisce la questione Conduttori di classe 5 - lo standard di settore per applicazioni flessibili - che copre requisiti di costruzione, limiti elettrici e casi d'uso reali. Comprensione del quadro di classificazione dei conduttori IEC 60228 La norma IEC 60228 (e il suo equivalente britannico BS EN 60228) classifica i conduttori in quattro classi principali in base alla costruzione e alla flessibilità. Capire dove si colloca la Classe 5 in questa gerarchia è essenziale per una corretta selezione del prodotto: Class Digitare Descrizione Classe 1 Solido (rigido) Filo solido singolo; utilizzato per installazioni fisse e permanenti dove non si verifica alcun movimento. Classe 2 Incagliato (rigido) Fili multipli più spessi; standard per il cablaggio domestico e le reti elettriche in installazioni fisse. Classe 5 Flessibile (fili sottili) Molti sottili fili di rame intrecciati insieme; progettato per piegamenti e movimenti frequenti. Classe 6 Extra flessibile (fili più fini) Fili ancora più fini della Classe 5; utilizzato in applicazioni altamente dinamiche che richiedono la massima flessibilità. Cosa rende un direttore d'orchestra di "Classe 5"? Specifiche tecniche Un conduttore di Classe 5 è costituito da più fili di rame sottili intrecciati insieme per ottenere flessibilità. Contrariamente alle ipotesi comuni, la norma IEC 60228 lo fa no prescrivere rigorosamente il numero totale di fili. Invece, lo standard impone il rispetto di due parametri principali: 1. Diametro massimo dei singoli fili Per garantire che il conduttore rimanga realmente flessibile, la norma IEC 60228 stabilisce un rigoroso limite superiore al diametro di ogni singolo filo. I fili più sottili si piegano più facilmente, riducendo l'affaticamento del metallo durante cicli di flessione ripetuti. Esempi rappresentativi dello standard includono: Conduttore da 75 mm² → diametro massimo del singolo filo: 0,21 mm Conduttore da 5 mm² → diametro massimo del singolo filo: 0,26 mm Conduttore da 10 mm² → diametro massimo del singolo filo: 0,41 mm Conduttore da 35 mm² → diametro massimo del singolo filo: 0,41 mm 2. Resistenza elettrica massima a 20°C La resistenza elettrica è il criterio di prestazione determinante. La resistenza totale del conduttore di Classe 5 completato non deve superare i valori specificati nelle tabelle di resistenza IEC 60228, misurate a 20°C. Questa regola consente ai produttori flessibilità di progettazione: se un produttore utilizza fili da 0,20 mm invece del massimo di 0,21 mm, ciò è accettabile, a condizione che il conduttore finito soddisfi ancora il limite di resistenza. Questo approccio a due parametri (resistenza del diametro del filo) garantisce che i conduttori di Classe 5 siano fisicamente flessibili ed elettricamente efficienti, senza specificare eccessivamente il processo di produzione. Conduttori di Classe 5 e Classe 2: differenze fondamentali Gli ingegneri elettrici si trovano spesso a dover scegliere tra conduttori di Classe 2 e Classe 5. La decisione dipende se il cavo sarà installato in un'installazione fissa o in un'applicazione mobile/flessibile. Ecco un confronto diretto: Caratteristica Classe 2 (Stranded, Fixed) Classe 5 (Flexible) Costoruzione Meno fili e più spessi Molti fili sottili Flessibilità Basso: adatto per cablaggio fisso Alto: adatto al movimento Applicazioni tipiche Cablaggi domestici, reti elettriche Prolunghe, pannelli di controllo Metodo di terminazione Alette o viti semplici Consigliate le ghiere Resistenza alla fatica dei metalli Basso (non progettato per la flessione) Alto (progettato per piegature ripetute) Cost Generalmente più basso Leggermente più alto a causa del processo di cordatura fine Principali applicazioni dei conduttori IEC 60228 Classe 5 Poiché i conduttori di Classe 5 possono sopportare vibrazioni moderate e flessioni ripetute senza rompersi, sono specificati in un'ampia gamma di settori: Cavi flessibili e prolunghe: elettrodomestici, utensili elettrici e apparecchiature portatili in cui i cavi devono essere arrotolati, srotolati e riposizionati regolarmente. Pannelli di controllo industriali: il passaggio stretto intorno agli angoli e attraverso le canaline dei cavi richiede il raggio di curvatura ottenibile solo con conduttori a filo sottile. Cablaggi automobilistici: le vibrazioni continue del motore e i cicli di temperatura richiedono conduttori che resistano alla fatica del metallo per tutta la vita utile del veicolo. Installazioni marine e offshore: il movimento costante delle onde, combinato con spazi ristretti, rende la Classe 5 la scelta preferita per la distribuzione dell'energia a bordo. Robotica e automazione: i bracci robotici articolati richiedono cavi che si flettono migliaia di volte al giorno senza guasti: la Classe 5 soddisfa questa sfida per le applicazioni a flessibilità moderata (Classe 6 per quella ad alta flessibilità). Perché specificare la norma IEC 60228 Classe 5 è importante per il tuo progetto La scelta di un cavo commercializzato come "flessibile" senza fare riferimento a uno standard riconosciuto come IEC 60228 Classe 5 introduce rischi significativi. Il rispetto di questa norma fornisce tre garanzie concrete: Sicurezza: i limiti di resistenza garantiscono che il conduttore non si surriscaldi alla corrente nominale, prevenendo il degrado dell'isolamento e potenziali rischi di incendio. Compatibilità: i diametri massimi standardizzati del filo garantiscono che il conduttore si adatti correttamente a capicorda, puntali e morsettiere standard senza richiedere modifiche. Longevità: la cordatura fine previene l'affaticamento del metallo durante le flessioni ripetute, prolungando significativamente la durata del cavo rispetto alle alternative non conformi. Quando si acquistano cavi a livello internazionale, la certificazione IEC 60228 semplifica anche l'approvazione normativa, poiché lo standard è adottato o riconosciuto nell'UE (BS EN 60228), in Australia (AS/NZS 1125) e in molti altri mercati. Domande frequenti sui conduttori di classe 5 La Classe 5 è uguale al cavo flessibile? Non esattamente. "Cavo flessibile" è un termine commerciale ampio. La Classe 5 è una classificazione specifica dei conduttori IEC 60228 con requisiti tecnici misurabili. Un cavo può essere commercializzato come flessibile senza soddisfare le specifiche della Classe 5. I conduttori di Classe 5 possono essere utilizzati all'aperto? La Classe 5 si riferisce solo alla struttura del conduttore, non alla classificazione complessiva del cavo. L'idoneità di un cavo per l'uso esterno dipende dai materiali dell'isolamento e del rivestimento (ad es. PVC resistente ai raggi UV, XLPE). Controllare sempre le specifiche complete del cavo, non solo la classe del conduttore. Qual è la differenza tra Classe 5 e Classe 6? Entrambe sono classi di conduttori flessibili. La Classe 6 utilizza trefoli ancora più sottili, con conseguente maggiore flessibilità e un raggio di curvatura minimo più stretto. La Classe 6 è specificata per applicazioni altamente dinamiche come la flessione continua nelle catene portacavi, mentre la Classe 5 copre scenari di flessibilità moderata. Hai bisogno di aiuto per selezionare il conduttore giusto per la tua applicazione? Il nostro team di ingegneri è specializzato in conduttori e cavi conformi allo standard IEC 60228 per applicazioni industriali, marine, automobilistiche e commerciali. Sia che il vostro progetto coinvolga ambienti ad alte vibrazioni o installazioni fisse standard, forniamo specifiche tecniche dettagliate e preventivi competitivi. Contattaci oggi per discutere i requisiti del tuo progetto.

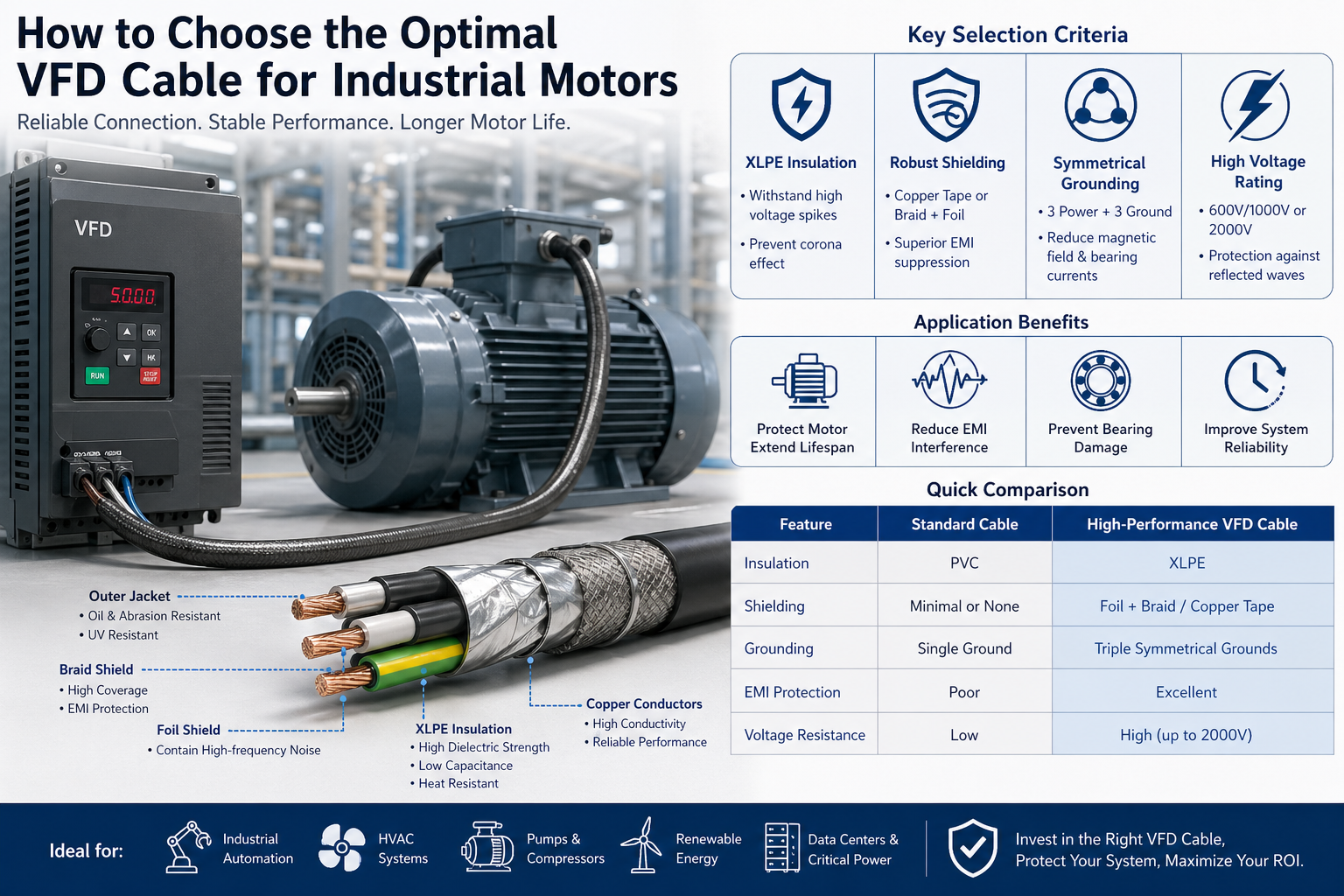

Nei moderni sistemi industriali, la connessione tra un azionamento a frequenza variabile (VFD) e un motore elettrico rappresenta uno degli ambienti elettricamente più aggressivi. Le frequenze di commutazione elevate, i picchi di tensione e le interferenze elettromagnetiche (EMI) sottopongono i cavi a sollecitazioni estreme. La scelta di un cavo inappropriato non è solo un piccolo difetto di progettazione, ma può comportare: Guasto prematuro all'isolamento del motore Danni ai cuscinetti causati da correnti vaganti Aumento delle interferenze elettromagnetiche (EMI) Tempi di inattività e costi di manutenzione non pianificati Un cavo VFD adeguatamente progettato è quindi fondamentale per l'affidabilità, la sicurezza e le prestazioni a lungo termine del sistema. 1. Comprendere l'ambiente operativo del VFD A differenza degli alimentatori tradizionali, i VFD utilizzano la modulazione di larghezza di impulso (PWM) per controllare la velocità del motore. Questo crea una forma d'onda non sinusoidale con: Dv/dt elevato (velocità di variazione della tensione) Sovratensione dell'onda riflessa (soprattutto in cavi lunghi) Tensioni di modo comune e correnti circolanti Perché i cavi standard falliscono I cavi per uso generale come THHN o i fili di base isolati in PVC non sono progettati per queste condizioni. Nel corso del tempo, potrebbero sperimentare: Degrado dell'isolamento dovuto alla scarica corona Eccessivo accumulo di calore Perdite EMI che interessano la strumentazione vicina Risultato: Vita del motore ridotta e prestazioni del sistema instabili. 2. Criteri chiave di selezione per i cavi VFD A. Tipo di isolamento: XLPE per stabilità alle alte frequenze Il sistema di isolamento è la prima linea di difesa contro le sollecitazioni elettriche. Consigliato: Polietilene reticolato (XLPE) Vantaggi tecnici: Elevata rigidità dielettrica per resistere ai picchi di tensione Bassa perdita dielettrica e capacità Valutazione termica superiore (tipicamente 90°C–125°C) Forte resistenza alla scarica corona Rispetto al PVC, XLPE migliora significativamente la longevità dell'isolamento in ambienti ad alta frequenza. B. Schermatura avanzata per il controllo EMI La soppressione delle EMI è uno dei requisiti più critici nelle applicazioni VFD. Senza un’adeguata schermatura, il rumore elettromagnetico può: Interferire con PLC, sensori e sistemi di comunicazione Causa falsi segnali ed errori operativi Aumentare i rischi di conformità in ambienti regolamentati Strutture schermanti consigliate: Schermo a nastro di rame Eccellente per contenere il rumore ad alta frequenza Fornisce un percorso di messa a terra a bassa impedenza Scudo a treccia in lamina Copertura ≥85% Combina flessibilità con elevata efficacia schermante Funzione chiave: Uno scudo ben progettato lo garantisce le correnti di modo comune ritornano attraverso il cavo , anziché danneggiare i cuscinetti del motore. C. Progettazione della messa a terra simmetrica La geometria del cavo influisce direttamente sulle prestazioni elettriche. Configurazione delle migliori pratiche: 3 conduttori di fase 3 conduttori di terra posizionati simmetricamente Vantaggi in termini di prestazioni: Riduce l'emissione di campo elettromagnetico Bilancia la distribuzione della corrente di terra Riduce al minimo la tensione dell'albero e le correnti dei cuscinetti Questo design è particolarmente importante in motori di media e alta potenza . D. Tensione nominale e protezione dalle onde riflesse A causa del fenomeno delle onde riflesse si possono raggiungere picchi di tensione sui terminali del motore 2–3 volte la tensione nominale . Valutazioni consigliate: 600V / 1000V per impianti industriali standard 2000 V per: Cavi lunghi Azionamenti ad alta frequenza di commutazione Applicazioni critiche Approfondimento ingegneristico: I sistemi di isolamento con tensione nominale più elevata forniscono un margine di sicurezza che riduce significativamente il rischio di guasto. 3. Considerazioni sul dimensionamento e sull'installazione dei cavi Portata e gestione termica Il corretto dimensionamento dei conduttori deve considerare: Corrente a pieno carico del motore (FLA) Temperatura ambiente Metodo di installazione (vassoio, condotto, all'aria aperta) Raggruppamento dei cavi e fattori di declassamento Un dimensionamento errato può portare al surriscaldamento e alla riduzione della durata del cavo. Flessibilità e prestazioni meccaniche In ambienti dinamici, come: Robotica Linee di produzione automatizzate Macchinari in movimento Utilizzare cavi VFD ad alta flessibilità progettato per cicli continui di movimento e piegatura. Resistenza ambientale Gli ambienti industriali possono essere difficili e imprevedibili. Materiali consigliati per la giacca: TPE (elastomero termoplastico): Eccellente resistenza agli oli, all'abrasione e agli agenti chimici Ideale per ambienti industriali e gravosi PVC specializzato: Conveniente Adatto per applicazioni industriali generali Fattori di protezione aggiuntivi: Resistenza ai raggi UV (installazioni esterne) Protezione dall'umidità e dall'ingresso di acqua Resistenza ai liquidi refrigeranti e ai prodotti chimici industriali 4. Conformità e standard (fondamentali per i progetti globali) Quando si scelgono i cavi VFD per progetti internazionali, la conformità è essenziale. Standard comuni da considerare: UL (Nord America) Norme IEC/EN (Europa) RoHS e REACH (conformità ambientale) La scelta di cavi conformi garantisce: Approvazioni dei progetti più semplici Rischi legali e operativi ridotti Compatibilità con i mercati globali 5. Confronto rapido: cavo standard e cavo VFD Caratteristica Cavo standard Cavo VFD ad alte prestazioni Isolamento PVC XLPE Schermatura Minimo/Nessuno Treccia in lamina/nastro in rame Messa a terra Singolo Multiterra simmetrico Controllo EMI Povero Eccellente Resistenza alla tensione Basso Alto (fino a 2000 V) 6. Scenari applicativi I cavi VFD ad alte prestazioni sono ampiamente utilizzati in: Sistemi di automazione industriale Sistemi HVAC con azionamenti a velocità variabile Sistemi di pompe e compressori Data center e sistemi di alimentazione critici Sistemi di energia rinnovabile (eolico, solare) Ognuno di questi ambienti richiede trasmissione di potenza stabile, silenziosa e ad alta affidabilità . 7. Conclusione: un investimento strategico, non solo una componente La scelta del cavo VFD giusto non è semplicemente una decisione relativa alle specifiche tecniche: è un investimento a lungo termine nell'affidabilità del sistema. Sebbene i cavi VFD ad alte prestazioni possano avere un costo iniziale più elevato, offrono: Manutenzione e tempi di inattività ridotti Maggiore durata del motore e dell'attrezzatura Migliore compatibilità elettromagnetica (EMC) Costo totale di proprietà (TCO) inferiore Approfondimento finale: Un cavo VFD ben selezionato funge da barriera protettiva tra l'azionamento e il motore, garantendo un funzionamento efficiente, stabile e privo di interferenze durante l'intero ciclo di vita del sistema.

Prendi un cavo di controllo e un cavo di alimentazione uno accanto all'altro e sembrano quasi identici. Stesso rivestimento esterno, diametro simile, peso comparabile. Ma collegandoli in modo errato, le conseguenze vanno da sequenze di automazione fallite a gravi rischi elettrici. La differenza tra questi due tipi di cavi non è estetica: è fondamentale. A cosa servono realmente Un cavo di alimentazione ha un compito: spostare l'energia elettrica da una fonte a un carico. Che si tratti di alimentare un motore, fornire un trasformatore o distribuire corrente in un edificio, il cavo di alimentazione è il condotto per la forza elettrica grezza. Trasporta corrente elevata su lunghe distanze e il suo design riflette tale richiesta. Un cavo di controllo fa qualcosa di completamente diverso. Trasporta segnali (comandi, feedback, misurazioni) tra un sistema di controllo e i dispositivi che gestisce. Pensa a un PLC che invia un'istruzione di apertura/chiusura a un'elettrovalvola o a un sensore che segnala la temperatura a un pannello di monitoraggio. La corrente è minima; la precisione è tutto. In pratica, entrambi i cavi spesso passano attraverso lo stesso condotto o passerella portacavi. Un cavo di alimentazione alimenta il motore; un cavo di controllo gli dice quando iniziare e fermarsi. Sono complementari, non intercambiabili. Come sono costruiti in modo diverso Valutazione della tensione è la differenza strutturale più immediata. I cavi di alimentazione hanno una tensione nominale di 0,6/1 kV e superiore; i tipi a media tensione raggiungono 10 kV, 35 kV e oltre, regolati da standard come IEC 60502 per i cavi con isolamento estruso. I cavi di controllo funzionano in un intervallo molto più basso: in genere da 300/450 V a 450/750 V, poiché la trasmissione del segnale non richiede infrastrutture ad alta tensione. Sezione trasversale del conduttore e numero di nuclei raccontare il resto della storia. I cavi di alimentazione danno priorità alla capacità di trasporto di corrente, quindi i conduttori sono di grandi dimensioni, in genere 16 mm², 50 mm², 120 mm² o più, in rame o alluminio. Il numero di core rimane basso: da 1 a 5 core per cavo è standard. I cavi di controllo invertono completamente questa logica. I conduttori sono piccoli (da 0,5 mm² a 10 mm²), ma il numero di core è elevato, da 2 fino a 61 core in un singolo cavo, perché un circuito di controllo complesso necessita di molti percorsi di segnale indipendenti raggruppati in modo efficiente. Isolamento e guaina seguire lo stesso schema. I cavi di alimentazione richiedono un rivestimento spesso e robusto per gestire tensioni elevate, sollecitazioni meccaniche, calore e umidità. I cavi di controllo utilizzano un isolamento più leggero in PVC o XLPE, sufficiente per segnali a bassa tensione. Quando entrambi i tipi di cavo condividono un ambiente industriale, la guaina del cavo di alimentazione è notevolmente più pesante. Schermatura è opzionale sui cavi di alimentazione ma spesso fondamentale sui cavi di controllo. In ambienti con forti interferenze elettromagnetiche, in prossimità di motori di grandi dimensioni, convertitori di frequenza o apparecchiature di commutazione, un cavo di controllo non schermato capterà rumore che corrompe i segnali. Un nastro di rame o una schermatura intrecciata attorno al cavo di controllo blocca questa interferenza e preserva l'integrità del segnale. Codificazione a colori differisce anche. I conduttori dei cavi di alimentazione utilizzano colori di fase standard (marrone, nero, grigio per le fasi; blu per neutro; verde/giallo per terra) per supportare un'installazione e una manutenzione sicure. I conduttori dei cavi di controllo sono generalmente neri con contrassegni numerici bianchi, poiché l'identificazione del singolo circuito è più importante della convenzione di fase. Dove appartiene ogni cavo I cavi elettrici funzionano ovunque l’energia elettrica abbia bisogno di spostarsi su larga scala. Le reti di distribuzione sotterranee, le linee di trasmissione aeree, l'alimentazione di macchinari industriali e le colonne montanti degli edifici si affidano tutte a cavi elettrici. Per il cablaggio e la distribuzione dell'impianto, cavi energia a bassa tensione per la distribuzione edilizia e industriale gestire la stragrande maggioranza dei carichi commerciali e dell’industria leggera. Per infrastrutture di rete, sottostazioni e connessioni di servizi, cavi elettrici di media tensione per applicazioni di rete e sottostazioni trasportare energia alle tensioni richieste per un'efficiente trasmissione a lunga distanza. I cavi di controllo sono la spina dorsale di ogni processo automatizzato. Le catene di montaggio automobilistiche, i sistemi DCS degli impianti chimici, i sistemi di gestione degli edifici (HVAC, illuminazione, controllo degli accessi), il segnalamento ferroviario e i circuiti relè di protezione delle centrali elettriche dipendono tutti dai cavi di controllo per trasmettere i segnali che mantengono le operazioni sincronizzate e sicure. Cavi di controllo per automazione industriale e cablaggio di apparecchiature sono progettati specificatamente per soddisfare le esigenze di precisione e flessibilità di questi ambienti. Confronto di riferimento rapido Principali differenze strutturali e funzionali tra cavi di potenza e di controllo Parametro Cavo di alimentazione Cavo di controllo Funzione primaria Trasmettere energia elettrica Trasmettere segnali/dati di controllo Valutazione della tensione 0,6/1 kV e superiore (fino a 500 kV) 300/450 V – 450/750 V Sezione del conduttore Grande (16 mm² – 500 mm²) Piccolo (0,5 mm² – 10 mm²) Numero di core 1 – 5 nuclei 2 – 61 nuclei Spessore dell'isolamento Spesso (alta tensione nominale) Accendino (a bassa tensione) Schermatura Raramente richiesto Spesso richiesto (ambienti EMI) Codifica colore del nucleo Colori di fase (marrone/nero/grigio) Nero con numerazione bianca Materiale conduttore Rame o alluminio Rame (standard) Come scegliere quello giusto Tre domande risolvono la maggior parte delle decisioni di selezione. Primo: cosa porta il cavo? Se fornisce corrente per alimentare un carico (motore, circuito di illuminazione, unità HVAC), è un'applicazione di cavo di alimentazione. Se trasporta un comando, una misurazione o un segnale di feedback, è un'applicazione di cavo di controllo. Secondo: a che voltaggio funziona il sistema? I sistemi che funzionano sopra 1kV richiedono cavi di alimentazione classificati di conseguenza. I circuiti di segnale e controllo che funzionano a 24 V CC, 120 V CA o 230 V CA rientrano nel territorio dei cavi di controllo. Terzo: cos'è l'ambiente elettromagnetico? Se il cavo corre vicino ad apparecchiature di commutazione ad alta potenza, azionamenti a frequenza variabile o motori di grandi dimensioni, è necessario un cavo di controllo schermato per prevenire la degradazione del segnale. In ambienti difficili o ad alta temperatura, fili ignifughi e resistenti alle alte temperature forniscono una protezione aggiuntiva sia per le applicazioni di alimentazione che di controllo. Sostituire un tipo di cavo con un altro non è mai una soluzione alternativa. L'utilizzo di un cavo di controllo in un'applicazione di alimentazione rischia di causare guasti all'isolamento e incendi. Far passare un cavo di alimentazione dove appartiene un cavo di controllo comporta uno spreco di costi e spazio e può comunque introdurre interferenze. Il cavo giusto, dimensionato e specificato correttamente, è ciò che mantiene i sistemi in funzione in modo sicuro e affidabile per tutta la loro durata di servizio. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

La scelta del giusto cavo in alluminio nudo è una decisione fondamentale per ingegneri, project manager e team di approvvigionamento che lavorano su sistemi di trasmissione e distribuzione di energia aerea. La scelta sbagliata può compromettere l’affidabilità della rete, aumentare i costi di manutenzione o creare rischi per la sicurezza sul campo. Questa guida illustra i principali fattori tecnici e ambientali che dovrebbero guidare la scelta di ogni cavo in alluminio nudo. Perché il cavo in alluminio nudo è la scelta preferita per la trasmissione aerea Da oltre un secolo, i cavi in alluminio nudo vengono utilizzati per la trasmissione di potenza aerea in ambienti esterni, e per una buona ragione. Rispetto al rame, l’alluminio conduce l’elettricità a circa 61% della conduttività del rame misurato rispetto allo standard internazionale del rame ricotto (IACS). Sebbene ciò significhi che è necessaria un'area della sezione trasversale più ampia per trasportare la stessa corrente, le altre proprietà dell'alluminio rendono utile questo compromesso in molte applicazioni. L'alluminio pesa circa un terzo del rame, riducendo drasticamente il carico strutturale su torri e pali e tagliando i costi di installazione su lunghe campate. Dal punto di vista dei costi, il cavo in alluminio offre in genere un notevole risparmio di materiale rispetto agli equivalenti conduttori in rame: un vantaggio decisivo nei progetti di infrastrutture di rete in cui possono essere necessarie centinaia o migliaia di chilometri di conduttori. Per un confronto dettagliato di entrambi i materiali in termini di conduttività, peso, costo e sicurezza, vedere cablaggio in rame vs alluminio . Quando l'applicazione è la trasmissione aerea esterna e l'efficienza del budget è importante, cavi in alluminio nudo fornire costantemente un forte valore. Comprensione dei principali tipi di conduttori in alluminio nudo Non tutti i cavi in alluminio nudo sono uguali. Sono disponibili tre configurazioni principali, ciascuna progettata per diverse priorità prestazionali. AAC (tutto conduttore in alluminio) è realizzato interamente con fili di alluminio di grado elettrico. Offre una buona conduttività ed è economico, il che lo rende adatto per applicazioni esterne generali e campate più brevi dove l'elevata resistenza alla trazione non è la preoccupazione principale. AAAC (tutti i conduttori in lega di alluminio) è prodotto con trefoli di lega di alluminio anziché con alluminio puro. Ciò offre una resistenza alla corrosione superiore, rendendolo l'opzione preferita per ambienti umidi, costieri o chimicamente aggressivi. La costruzione in lega migliora anche la resistenza alla trazione rispetto all'AAC. ACSR (conduttore in alluminio rinforzato con acciaio) combina uno strato esterno in alluminio con un nucleo in acciaio. L'anima in acciaio fornisce un'elevata resistenza alla trazione mentre i fili di alluminio trasportano la corrente elettrica. Questa configurazione è la scelta standard per installazioni a lunga portata e linee aeree ad alta tensione dove il carico meccanico è impegnativo. Combina un'elevata resistenza con una buona conduttività: un equilibrio che i conduttori in alluminio puro non possono raggiungere da soli. La scelta del tipo corretto dipende dalla lunghezza della campata, dalla resistenza meccanica richiesta, dalle condizioni ambientali locali e dal budget. Per la maggior parte delle linee a lunga percorrenza ad alta tensione, l'ACSR è l'impostazione predefinita del settore. Per ambienti costieri o corrosivi, l’AAAC è in genere la scelta migliore. Per cavo aereo di media e bassa tensione applicazioni con intervalli più brevi, AAC o AAAC spesso forniscono il giusto equilibrio tra costi e prestazioni. Capacità di carico di corrente e selezione della sezione trasversale La portata – la capacità di trasporto di corrente di un conduttore – è il primo numero da determinare quando si specifica un cavo in alluminio nudo. La scelta di un conduttore sottodimensionato crea un pericoloso accumulo di calore; il sovradimensionamento aumenta inutilmente i costi. La portata dipende da molteplici variabili: l'area della sezione trasversale del conduttore, la temperatura ambiente, la radiazione solare, la velocità del vento e la configurazione di installazione. Nella progettazione delle linee aeree, gli ingegneri tengono conto anche della temperatura operativa massima consentita del conduttore, che influisce sia sulla durata del conduttore che sul comportamento di abbassamento. Per i conduttori nudi aerei esterni si consiglia un approccio conservativo. Un leggero sovradimensionamento del conduttore rispetto al carico massimo calcolato fornisce un margine di sicurezza contro i picchi di domanda, le temperature ambientali estreme e la futura crescita del carico. L'area della sezione trasversale deve essere selezionata in base alla combinazione peggiore di carico e condizioni ambientali prevista per la vita di progetto del cavo. Verificare sempre i valori di portata rispetto allo standard nazionale o internazionale applicabile per il tipo di conduttore specifico e il metodo di installazione utilizzato. Requisiti di resistenza meccanica e portata Nella progettazione di linee aeree, le prestazioni elettriche da sole non sono sufficienti: il conduttore deve anche gestire le sollecitazioni meccaniche di lunghe campate, il carico del vento, il carico del ghiaccio e l'espansione e contrazione termica nel corso di anni di servizio all'aperto. La resistenza alla trazione di un conduttore di alluminio nudo determina per quanto tempo una campata può essere tesa in sicurezza tra le strutture di supporto. I conduttori ACSR sono progettati specificatamente per questa sfida: il nucleo in acciaio sostiene la maggior parte del carico meccanico mentre i trefoli in alluminio gestiscono la trasmissione di corrente. Per campate molto lunghe o aree soggette a forti venti o carichi di ghiaccio, l'ACSR è in genere l'unica scelta appropriata. I calcoli dell'abbassamento e della tensione devono essere eseguiti per ogni campata nel progetto della linea. Il conduttore deve avere un abbassamento sufficiente per rimanere entro i limiti di sicurezza da terra alla temperatura massima (quando il conduttore si espande e si abbassa maggiormente), mantenendo allo stesso tempo una tensione adeguata alla temperatura minima (quando la contrazione aumenta lo stress meccanico). Nelle aree soggette a vibrazioni indotte dal vento, gli smorzatori antivibranti e la scelta adeguata dei conduttori aiutano a prevenire nel tempo i danni da fatica nei punti di sospensione. Condizioni ambientali e resistenza alla corrosione L'ambiente di installazione influenza in modo significativo il tipo di conduttore nudo in alluminio appropriato. L'alluminio forma naturalmente un sottile strato di ossido sulla sua superficie, che fornisce una certa protezione di base contro ulteriore ossidazione. Tuttavia, questa protezione non è uniforme in tutte le condizioni ambientali. Raccomandazioni sui tipi di conduttore per ambiente Ambiente Tipo di conduttore consigliato Motivo chiave Generale rurale/entroterra all'aperto AAC o ACSR Conveniente; moderata esposizione alla corrosione Costiero/alta umidità AAAC Resistenza alla corrosione superiore grazie alla composizione della lega Zone industriali (esposizione chimica) AAAC La lega resiste alle atmosfere chimiche e saline Trasmissione a lunga portata/carico elevato ACSR L'anima in acciaio fornisce la necessaria resistenza meccanica Collegamenti interni della cabina AAC o AAAC Campate più brevi; priorità di peso e costo Negli ambienti costieri e industriali, la combinazione di umidità e contaminanti presenti nell'aria accelera la corrosione elettrochimica. I conduttori AAAC, che incorporano lega di alluminio anziché trefoli di alluminio puro, forniscono una resistenza alla corrosione a lungo termine significativamente migliore in queste condizioni e riducono il rischio di degrado del conduttore che potrebbe eventualmente compromettere la sicurezza della linea. Conformità agli standard di settore I cavi in alluminio nudo destinati alla trasmissione di potenza devono essere conformi agli standard internazionali o nazionali riconosciuti. Questi standard definiscono i requisiti minimi per la purezza del conduttore, la configurazione dei trefoli, le proprietà meccaniche, la resistenza elettrica e le procedure di test. Specificare e procurarsi conduttori che soddisfano questi standard è una linea di base non negoziabile per un funzionamento sicuro e affidabile della rete. Gli standard più ampiamente citati includono IEC 61089 (conduttori a trefolo a filo tondo per linee aeree), ASTM B230 e B231 (conduttori in alluminio e leghe di alluminio per uso aereo) e standard regionali come GB/T 1179 utilizzato in Cina. Per gli appalti internazionali, gli acquirenti devono specificare quale standard si applica nel paese di destinazione e richiedere prove documentali di conformità da parte del produttore. La certificazione da parte di sistemi di gestione della qualità riconosciuti, come ISO 9001 per la qualità della produzione e ISO 14001 per la gestione ambientale, fornisce ulteriore fiducia nella coerenza dei processi produttivi. I produttori rispettabili saranno inoltre in possesso di certificazioni specifiche del prodotto e saranno in grado di fornire rapporti di prova che dimostrino la conformità allo standard relativo ai conduttori. Sicurezza della terminazione e della connessione Uno degli aspetti più importanti, e spesso trascurati, nella scelta dei cavi in alluminio nudo è il sistema di terminazione. Il cavo stesso può essere specificato correttamente, ma collegamenti inadeguati sono una delle principali cause di surriscaldamento, archi elettrici e guasti prematuri nelle installazioni di conduttori in alluminio. L’alluminio si espande e si contrae più del rame in risposta ai cambiamenti di temperatura. Questo ciclo termico può allentare gradualmente le connessioni che non sono state serrate correttamente o che utilizzano hardware incompatibile. Nel tempo, le connessioni allentate aumentano la resistenza dei contatti, generano calore in eccesso e creano rischio di incendio. La soluzione è utilizzare connettori, morsetti e hardware specificatamente classificati per conduttori in alluminio e applicare i valori di coppia di installazione corretti specificati dal produttore dell'hardware. Per i collegamenti a ponticello e le giunzioni nelle linee aeree, i connettori di tipo a compressione sono generalmente preferiti perché forniscono un contatto meccanico coerente su tutta la sezione trasversale del conduttore. Tutto l'hardware di terminazione deve essere ispezionato durante l'installazione e ricontrollato durante i cicli di manutenzione programmata, in particolare nelle aree soggette a vibrazioni o grandi sbalzi di temperatura giornalieri. L'installazione moderna dei cavi in ​​alluminio, se eseguita con i componenti e le procedure giuste, può offrire la stessa affidabilità a lungo termine del rame. La chiave è garantire che ogni elemento dell'installazione (conduttore, hardware e lavorazione) sia abbinato e conforme alle normative. Conclusione Selezionare il giusto cavo in alluminio nudo richiede molto più che confrontare i prezzi al metro. La decisione deve tenere conto del tipo di conduttore (AAC, AAAC o ACSR), della capacità di trasporto di corrente richiesta, dei requisiti di portata meccanica, dell'esposizione ambientale, degli standard applicabili e della compatibilità del sistema di terminazione. Ciascuno di questi fattori influisce direttamente sulla sicurezza, sull'affidabilità e sul costo totale del ciclo di vita dell'installazione. Per la maggior parte delle applicazioni di trasmissione aerea, l'ACSR rimane la scelta preferita per lunghe tratte e linee ad alto carico, mentre l'AAAC offre una resistenza alla corrosione superiore in ambienti costieri o chimicamente aggressivi. L'AAC fornisce una soluzione economica per campate più brevi in ​​condizioni favorevoli. In ogni caso, la conformità agli standard internazionali e le corrette pratiche di installazione sono essenziali per ottenere le prestazioni e la sicurezza richieste dall'applicazione. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
